| Herkunftsort: | CHINA |
|---|---|
| Markenname: | OLKOPTO |
| Zertifizierung: | RoHs, FCC, CE, UL etc |
| Modellnummer: | QSFP-100G-LR4-OLK |
| Min Bestellmenge: | 1 PC |
| Verpackung Informationen: | 4 PC pro Palette |
| Lieferzeit: | 3-5 Werktage |
| Zahlungsbedingungen: | T/T oder Netto-30 Tage |
| Versorgungsmaterial-Fähigkeit: | 10K pro Monat |
| Datumsrate: | 103.1Gbps | Form-Faktor: | QSFP28 |
|---|---|---|---|
| Wellenlänge: | 1310nm | Abstand: | 10km |
| Verbindungsstück: | Duplex-LC | Quelle: | DML+PIN |
| Optische Energie: | -4.3~4.5 | Empfindlichkeit: | <-10> |
| Faser-Art: | SMF | Anwendung: | 1.100GBASE-LR4 2. Infiniband QDR und DDR verbindet Verbindungen des Datacom 3.100G untereinander |
| Hervorheben: | Transceiver 100G QSFP28,Transceiver LR4 100G QSFP28,100G QSFP28 LR4 |
||

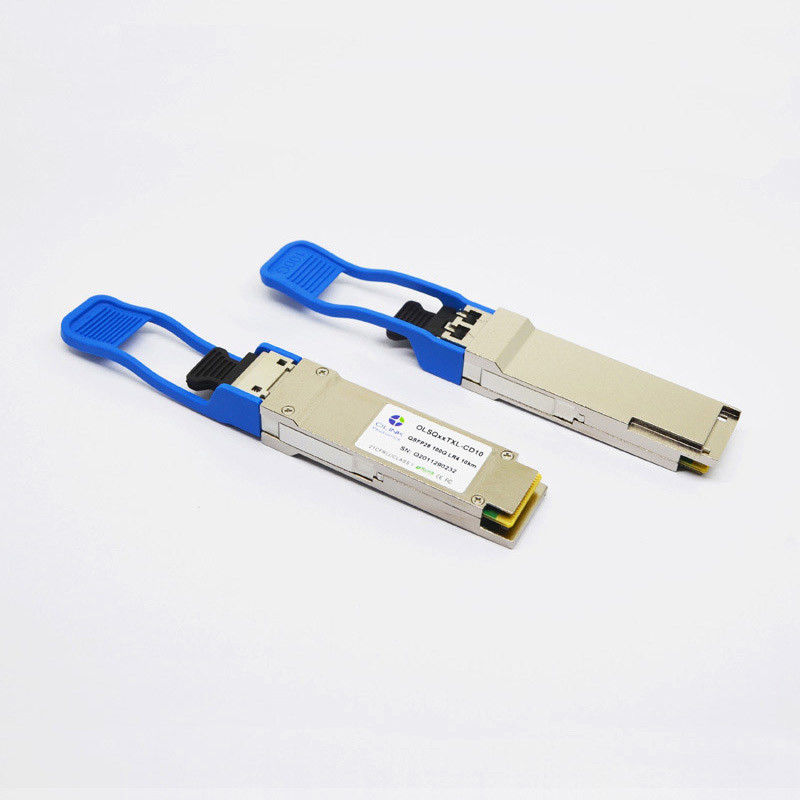

Transceiver 1310nm 10km LR4 100G QSFP28
100GBASE-LR4 QSFP28 1310nm 10km LC SMF Cisco kompatibler optischer Transceiver
Produkt-Eigenschaften
1. Optische Schnittstelle Duplex-LC-Behälters
2. Einzelne +3.3V-Stromversorgung
3. Heißer steckbarer Abdruck QSFP28
4. elektrische serielle Schnittstelle 4x25G
5. Konform mit 4x28G (CEI-28G-VSR)
6. Wechselstrom-Koppelung von CML-Signalen
7. Übermittler: abgekühltes 4x25Gb/s Verdrahtungshandbuch TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) LAN-
8. Empfänger: 4x25Gb/s PIN ROSA
9. Ableitung der geringen Energie (maximal: 3.5W)
10. Errichtet in der digitalen Diagnosefunktion
11. Funktionierende Gehäusetemperaturstrecke: 0℃ zu 70℃
12. Konform mit 100GBASE-LR4
13. I2C-Kommunikationsschnittstelle
Optische Eigenschaften (Spitzen-=0~70℃, Vcc=3.14~3.47V)
(Wenn nicht anders vermerkt geprüft unter empfohlenen Betriebsbedingungen,)
| Parameter | Symbol | Einheit | Minute | Art | Maximal | Anmerkungen | ||||
| Übermittler | ||||||||||
| Signalisierenrate, jeder Weg | Gb/s | 25,78125 ±100 PPMs | 1 | |||||||
| Vier Weg-Wellenlängenbereich | λ1 | Nanometer | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Gesamtprodukteinführungsenergie | Schellfisch | dBm | 10,5 |
|
||||||
| Durchschnittliche Produkteinführungsenergie, jeder Weg | Pavg | dBm | -4,5 | 4,5 | 2,7 | |||||
| Optischer Modulationsumfang, jeder Weg (OMA) | OMA | dBm | -1,3 | 4,5 | ||||||
| Löschungsverhältnis | ER | DB | 4 | |||||||
| Seiten-Modusunterdrückungsverhältnis | SMSR | DB | 30 | |||||||
|
Durchschnittliche Produkteinführungsenergie von WEG Übermittler, pro Weg |
POFF | dBm | -30 | |||||||
| Optische Rückflussdämpfungstoleranz | DB | 20 | ||||||||
| Übermittler-Reflexionsvermögen | DB | – 12 | ||||||||
| Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 3 | ||||||||
| Empfänger | ||||||||||
| Empfangen Sie Rate für jeden Weg | Gb/s | 25,78125 ±100 PPMs | 4 | |||||||
| Vier Weg-Wellenlängenbereich | λ1 | Nanometer | 1294,53 | 1295,56 | 1296,59 | |||||
| λ2 | 1299,02 | 1300,05 | 1301,09 | |||||||
| λ3 | 1303,54 | 1304,58 | 1305,63 | |||||||
| λ4 | 1308,09 | 1309,14 | 1310,19 | |||||||
| Überbelasten Sie eingegebene optische Energie | Pmax | dBm | 5,5 | |||||||
|
Durchschnitt empfangen Energie für jedes Weg |
Pin | dBm | -10,6 | 4,5 | 5,7 | |||||
| Empfänger-Empfindlichkeit (OMA) pro Weg | Psens1 | dBm | -11,3 | |||||||
| Betonte Empfindlichkeit (OMA) pro Weg | Psens2 | dBm | -6,8 | 6 | ||||||
| Rückflussdämpfung | RL | DB | -26 | |||||||
| Elektrische obere Grenzfrequenz 3dB des Empfängers, pro Weg | Gigahertz | 31 | ||||||||
| Los De-erklären | PD | dBm | -11,6 | |||||||
| Los erklären | PA | dBm | -23,6 | |||||||
| Verlust-Hysterese | PD-PA | dBm | 2 | |||||||
Anmerkungen:
1. Übermittler besteht aus 4 Lasern, die an 25.78Gb/s jedes funktionieren.
2. Minimalwert ist informativ.
3. Schlagverhältnis 5x10-5.
4. Empfänger besteht aus 4 Fotodetektoren, die an 25.78Gb/s jedes funktionieren.
5. Minimalwert ist informative, Gleichgestelltminute TxOMA mit unbegrenztem ER und maximale Kanaleinfügungsdämpfung.
6. SRS wird mit vertikaler Augenschließungsstrafe von maximalem DB 1,8, von J2 von 0,30 UI und von J9 von 0,47 UI gemessen.
7. Energiewert und Energiegenauigkeit sind mit allen Kanälen. eingeschaltet.
Funktionsbeschreibung
Der optische Transceiver 100G QSFP28 LR4 integriert übertragen und Empfangsweg auf ein Modul. Auf Sendeseite, vier Wege von Seriendatenströmen werden wieder.hergestellt, zeitlich neu festgelegt und weitergegeben an vier Laser-Fahrer, die vier, das Elektrischabsorption Laser mit 1296 modulierte, 1300, 1305 und 1309 Nanometer-Mittewellenlängen steuern. Die optischen Signale werden dann in eine Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext. Auf empfangen Sie Seite, vier Wege von optischen Datenströmen werden entmultiplexiert optisch durch einen integrierten optischen Demultiplexer. Jeder Datendampf wird durch einen PIN-Fotodetektor und einen transimpedance Verstärker wiederhergestellt, zeitlich neu festgelegt und weitergegeben an einen Ertragfahrer. Dieses Modul kennzeichnet eine heiß-steckbare elektrische Schnittstelle, eine Leistungsaufnahme der geringen Energie und 2-drahtige serielle Schnittstelle.
Anwendungen
●100GBASE-LR4
●Infiniband QDR und DDR verbindet sich untereinander
●Verbindungen des Datacom 100G
Standards
●Konform mit IEEE 802.3ba
●Konform mit QSFP28 MSA SFF-8665
●Konform mit RoHS
