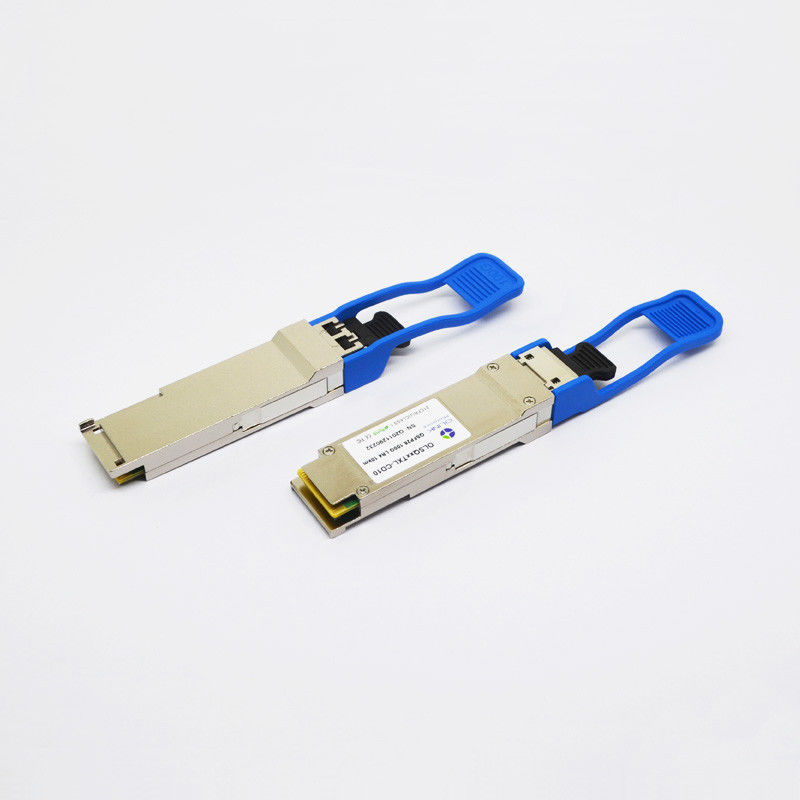

Kompatibles 100G QSFP28 Transceiver-Duplex LC des Brokat-für drahtloses Netzwerk 5G

Brocade Compatible 100G QSFP28 Transceiver Duplex LC For 5G Wireless Network

Grundlegende Informationen

Herkunftsort:	CHINA
Markenname:	OLKOPTO
Zertifizierung:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Modellnummer:	OLSQXXTXL-CD10

Min Bestellmenge:	1 PC
Verpackung Informationen:	4 PC pro Palette
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T oder Netto-30 Tage
Versorgungsmaterial-Fähigkeit:	10K pro Monat

Kontakt

Kompatible Marke:

Brokat

Verkäufer-Name:

Olinkcom

Datenrate:

103.125Gbps

Form-Faktor:

QSFP28

Wellenlänge:

LAN-VERDRAHTUNGSHANDBUCH

Abstand:

10km

TX-Energie:

-4.5~+4.5dBm

RX-Energie:

-11.3dBm

Verbindungsstück:

Duplex-LC

Temperatur:

0~70℃

OTU4:

Gestützt

Garantie:

3 Jahre

Markieren:

Transceiver 100G QSFP28

Transceiver ODM 100G QSFP28

100G QSFP28 LR4

Kompatibles 100G QSFP28 Transceiver-Duplex LC des Brokat-für drahtloses Netzwerk 5G

Brokat 100G-QSFP28-LR4 kompatibles 100GBASE-LR4 QSFP28 1310nm 10km optisches Transceiver-Modul DOM LC SMF

Funktionsbeschreibung

Transceivermodule Olinkcom QSFP28 sind für 100 Gigabit Ethernet über Monomode- bestimmt
Faser. Sie sind mit dem QSFP28 MSA, IEEE 802.3ba 100GBASE-LR4 konform. Digital-Diagnosen
Funktionen sind über die I2C-Schnittstelle verfügbar, wie durch das QSFP28 MSA spezifiziert.

Optische Eigenschaften (Top=0~70℃, Vcc=3.14~3.47V)

Parameter	Symbol	Einheit	Minute		Art			Maximal		Anmerkungen
Übermittler
Signalisierenrate, jeder Weg		Gb/s	25,78125 ±100 PPMs						1
Vier Weg-Wellenlängenbereich	λ1	Nanometer	1294,53	1295,56			1296,59
	λ2		1299,02	1300,05			1301,09
	λ3		1303,54	1304,58			1305,63
	λ4		1308,09	1309,14			1310,19
Gesamtprodukteinführungsenergie	Schellfisch	dBm					10,5
Durchschnittliche Produkteinführungsenergie, jeder Weg	Pavg	dBm	-4,5				4,5		2,7
Optischer Modulationsumfang, jeder Weg (OMA)	OMA	dBm	-1,3				4,5
Löschungsverhältnis	ER	DB	4
Seiten-Modusunterdrückungsverhältnis	SMSR	DB	30
Durchschnittliche Produkteinführungsenergie von WEG Übermittler, pro Weg	POFF	dBm					-30
Optische Rückflussdämpfungstoleranz		DB					20
Übermittler-Reflexionsvermögen		DB					– 12
Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						3
Empfänger
Empfangen Sie Rate für jeden Weg		Gb/s	25,78125 ±100 PPMs						4
Vier Weg-Wellenlängenbereich	λ1	Nanometer	1294,53	1295,56		1296,59
	λ2		1299,02	1300,05		1301,09
	λ3		1303,54	1304,58		1305,63
	λ4		1308,09	1309,14		1310,19
Überbelasten Sie eingegebene optische Energie	Pmax	dBm	5,5
Durchschnitt empfangen Energie für jedes Weg	Pin	dBm	-10,6				4,5		5,7
Empfänger-Empfindlichkeit (OMA) pro Weg	Psens1	dBm					-11,3
Betonte Empfindlichkeit (OMA) pro Weg	Psens2	dBm					-6,8		6
Rückflussdämpfung	RL	DB	-26
Elektrische obere Grenzfrequenz 3dB des Empfängers, pro Weg		Gigahertz					31
Los De-erklären	PD	dBm					-11,6
Los erklären	PA	dBm	-23,6
Verlust-Hysterese	PD-PA	dBm		2

Produkt-Eigenschaften

●Optische Schnittstelle Duplex-LC-Behälters

●Einzelne +3.3V-Stromversorgung

●Heiß-steckbarer Formfaktor QSFP28 MSA

●elektrische serielle Schnittstelle 4x25G

●Konform mit 4x28G (CEI-28G-VSR)

●Wechselstrom-Koppelung von CML-Signalen

●Übermittler: abgekühltes 4x25Gb/s Verdrahtungshandbuch DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) LAN-

●Empfänger: 4x25Gb/s PIN ROSA

●Ableitung der geringen Energie (maximal: 3.5W)

●Errichtet in der digitalen Diagnosefunktion

●Funktionierende Gehäusetemperaturstrecke: 0℃ zu 70℃

Anwendungen

●Telekommunikation, Data Center, 100G Ethernet, drahtloses Netzwerk 5G

Einrichtungs-Informationen

Teilnummer	Beschreibung
OLSQXXTXL-CD10	QSFP28 LR4 10km, 0~70℃, mit Diagnosemonitor Digital

Größe und Tag:

100GBASE-SR4

Transceiver 100G QSFP28

100G QSFP28 LR4
