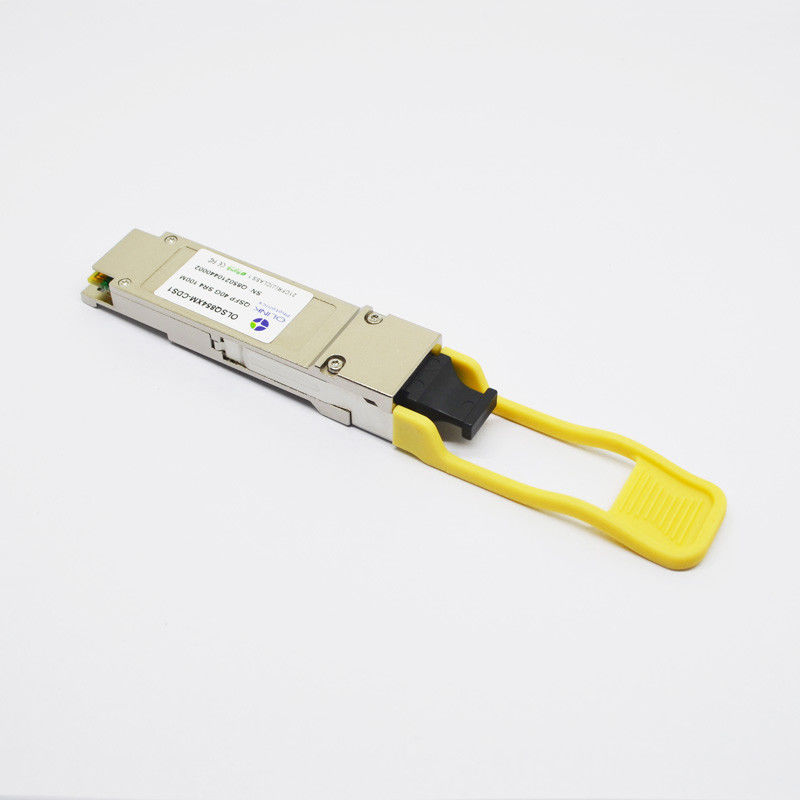

100GBASE-SR4 QSFP28 100g optischer Brokat Transceiver-850nm 100m kompatibel

100GBASE-SR4 QSFP28 100g Optical Transceiver 850nm 100m Brocade Compatible

Grundlegende Informationen

Herkunftsort:	CHINA
Markenname:	OLKOPTO
Zertifizierung:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Modellnummer:	OLSQ85TXM-CDS1

Min Bestellmenge:	1 PC
Verpackung Informationen:	4 PC pro Palette
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T oder Netto-30 Tage
Versorgungsmaterial-Fähigkeit:	10K pro Monat

Kontakt

Kompatible Marke:

Brokat

Datenrate:

103,1 Gbps

Form-Faktor:

QSFP28

Wellenlänge:

850nm

Abstand:

100m

Verbindungsstück:

12F MPO/MTP

TX-Energie:

-8.4~2.4dBm

RX-Energie:

<-10>

Betriebstemperatur:

0~70℃

DOM:

Gestützt

Markieren:

100GBASE-SR4

Optischer Transceiver QSFP28 100g

Modul qsfp28 100g

100GBASE-SR4 QSFP28 100g optischer Brokat Transceiver-850nm 100m kompatibel

Kompatibles 100GBASE-SR4 QSFP28 850nm 100m MPO MMF optisches Transceiver-Modul des Brokat-100G-QSFP28-SR4

Produkt-Beschreibung

Olinkcoms QSFP28-Transceivers sind für Gebrauch in den Verbindungen 100Gb/s über Multimodefaser bestimmt. Sie
integriert Vierkanal-VCSEL-Reihe und Vierkanalpin-photodiode-Reihe, das Modul kann funktionieren
an 103.1Gb/s bis 70m unter Verwendung OM3 oder 100m unter Verwendung OM4 MMF. Sie sind mit dem QSFP28 konform
MSA und IEEE 802.3bm 100GBASE-SR4.

Optische Eigenschaften (Spitzen-=0~70℃, Vcc=3.14~3.47V)

Parameter	Symbol	Einheit	Minute		Art			Maximal		Anmerkungen
Übermittler
Signalisierenrate, jeder Weg	DRpl	Gb/s	25,78125 ±100 PPMs						1
Mitte Wavelengthe	λ	Nanometer	830	850			860
Effektivwertspektralbreite		Nanometer		0,6
Durchschnittliche Produkteinführungsenergie, jeder Weg	Pavg	dBm	-8,4				2,4
Optischer Modulationsumfang, jeder Weg (OMA)	OMA	dBm	-6,4				3
Löschungsverhältnis	ER	DB	3
Durchschnittliche Produkteinführungs-Energie von WEG Übermittler, pro Weg	RIN	dBm					-30
Umkreister Fluss	FLX	dBm	>86% bei 19 um <30>
Optische Rückflussdämpfungstoleranz		DB					12
Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3}			{0,3, 0,38, 0,45, 0,35, 0,41, 0,5}						2
Empfänger
Empfangen Sie Rate für jeden Weg	DRpl	Gb/s	25,78125 ±100 PPMs						3
Vier Weg-Wellenlängenbereich	λ	Nanometer	840			860
Überbelasten Sie eingegebene optische Energie	Pmax	dBm	3,4
Durchschnitt empfangen Energie für jedes Weg	Pin	dBm	-10,3				2,4		4
Empfänger-Empfindlichkeit (OMA) pro Weg	Psens	dBm					-5,2
Recevier-Reflexionsvermögen	Rfl	DB					-12
Empfänger-Auge MaskDefinition {X1, X2, X3, Y1, Y2, Y3}		{0,28, 0,5, 0,5, 0,33, 0,33, 0,4}							5
Los De-erklären	PD	dBm					-13
Los erklären	PA	dBm	-30
Verlust-Hysterese	PD-PA	dBm	0,5

Produkt-Eigenschaften

●Optikstecker MTP/MP0

●Einzelne +3.3V-Stromversorgung

●Heiß-steckbarer Formfaktor QSFP28 MSA

●Bis 100m OM4 MMF Abstand

●elektrische serielle Schnittstelle 4x28G (CEI-28G-VSR)

●Wechselstrom-Koppelung von CML-Signalen

●Ableitung der geringen Energie (maximal: 3.5W)

●Errichtet in der digitalen Diagnosefunktion

●Funktionierende Gehäusetemperaturstrecke: 0℃ zu 70℃

●Konform mit 100GBASE-SR4

●I2C-Kommunikationsschnittstelle

Anwendungen

●100GBASE-SR4

●Ethernet 100G

●Data Center

Einrichtungs-Informationen

Teilnummer	Beschreibung
OLSQ85TXM-CDS1	QSFP28 SR4 100m OM4, DOM 0~70℃

Größe und Tag:

100GBASE-SR4

Transceiver 100G QSFP28

100G QSFP28 LR4
