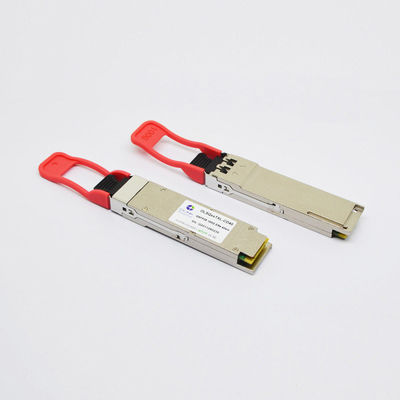

QSFP-100G-ER4 kompatible 100G QSFP28 Transceiver 1310nm 40km DOM LC SMF

Juniper Networks QSFP-100G-ER4 kompatibles 100GBASE-ER4 QSFP28 1310nm 40km optisches Transceiver-Modul DOM LC SMF

Funktionsbeschreibung

Optischer Transceiver Olinkcom OLSQXXTXM-CD40 integriert übertragen und Empfangsweg auf ein Modul. Auf Sendeseite, vier Wege von Seriendatenströmen werden wieder.hergestellt, zeitlich neu festgelegt und weitergegeben an vier Laser-Fahrer, die vier Elektrischabsorption modulierte Laser (Lan-Verdrahtungshandbuch) mit 1296, 1300, 1305 und 1309 Nanometer-Mittewellenlängen steuern. Die optischen Signale werden dann in eine Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext. Auf empfangen Sie Seite, vier Wege von optischen Datenströmen werden entmultiplexiert optisch durch einen integrierten optischen Demultiplexer. Jeder Datendampf wird durch einen APD-Fotodetektor und einen transimpedance Verstärker wiederhergestellt, zeitlich neu festgelegt und weitergegeben an einen Ertragfahrer.

Optische Eigenschaften (Top=0~70℃, Vcc=3.14~3.47V)

Parameter	Symbol	Einheit	Minute		Art			Maximal		Anmerkungen
Übermittler
Signalisierenrate, jeder Weg		Gb/s	25,78125 ±100 PPMs						1
Vier Weg-Wellenlängenbereich	λ1	Nanometer	1294,53	1295,56			1296,59
	λ2		1299,02	1300,05			1301,09
	λ3		1303,54	1304,58			1305,63
	λ4		1308,09	1309,14			1310,19
Gesamtprodukteinführungsenergie	Schellfisch	dBm					10,5
Durchschnittliche Produkteinführungsenergie, jeder Weg	Pavg	dBm	-2,9				4,5		2,7
Optischer Modulationsumfang, jeder Weg (OMA)	OMA	dBm	0,1				4,5
Löschungsverhältnis	ER	DB	7
Seiten-Modusunterdrückungsverhältnis	SMSR	DB	30
Durchschnittliche Produkteinführungsenergie von WEG Übermittler, pro Weg	POFF	dBm					-30
Optische Rückflussdämpfungstoleranz		DB					20
Übermittler-Reflexionsvermögen		DB					– 12
Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						3
Empfänger
Empfangen Sie Rate für jeden Weg		Gb/s	25,78125 ±100 PPMs						4
Vier Weg-Wellenlängenbereich	λ1	Nanometer	1294,53	1295,56		1296,59
	λ2		1299,02	1300,05		1301,09
	λ3		1303,54	1304,58		1305,63
	λ4		1308,09	1309,14		1310,19
Überbelasten Sie eingegebene optische Energie	Pmax	dBm	-1
Durchschnitt empfangen Energie für jedes Weg	Pin	dBm	-20,9				-4,9		5,7
Empfänger-Empfindlichkeit (OMA) pro Weg	Psens1	dBm					-18,6
Betonte Empfindlichkeit (OMA) pro Weg	Psens2	dBm					-16,6		6
Rückflussdämpfung	RL	DB	-26
Elektrische obere Grenzfrequenz 3dB des Empfängers, pro Weg		Gigahertz					31
Los De-erklären	PD	dBm					-24
Los erklären	PA	dBm	-26
Verlust-Hysterese	PD-PA	dBm		2

Produkt-Eigenschaften

●Heiß-steckbarer Faktor der Form QSFP28

●Vollduplex-Transceivermodul mit 4 Kanälen

●Stützdatenrate bis zu 111.8Gb/s

●Konform mit QSFP28 MSA, 100G 4WDM-40 MSA, Standards IEEE 802.3ba 100GBASE-ER4 und OTN OTU4

●abkühlender Übermittler 4x 28Gb/s EML LAN-WDM mit SOA

●4 Kanäle APD ROSA

●Interne CDRstromkreise auf Empfänger- und Übermittlerkanälen

●Leistungsaufnahme der geringen Energie < 4W="">

●Bis 40km Reichweite für G.652 SMF

●Duplex-LC-Behälter

●Funktionierende Gehäusetemperatur 0°C zu 70°C

●Spannung der Stromversorgung 3.3V

Anwendungen

●100GBASE-ER4

●OTN OTU4

Einrichtungs-Informationen

Teilnummer	Beschreibung
OLSQXXTXL-CD40	QSFP28 ER4 40KM, 0~70℃, mit Diagnosemonitor Digital

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	OLKOPTO
Zertifizierung:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Modellnummer:	OLSQXXTXL-CD40

Min Bestellmenge:	1 PC
Verpackung Informationen:	4 PC pro Palette
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T oder Netto-30 Tage
Versorgungsmaterial-Fähigkeit:	2k pro Monat

Kompatible Marke:	Wacholderbusch	Verkäufer-Name:	Olinkcom
Datenrate:	103,1 Gbps	Form-Faktor:	QSFP28
Wellenlänge:	LAN-VERDRAHTUNGSHANDBUCH	Abstand:	40km
Optische Energie:	-2.5~4.5dBm	Max Sen:	-18.6dBm
OTU4:	Gestützt	DOM:	Gestützt
Markieren:	QSFP-100G-ER4 , Transceiver 1310nm 100G QSFP28 , Transceiver LC 100G QSFP28
