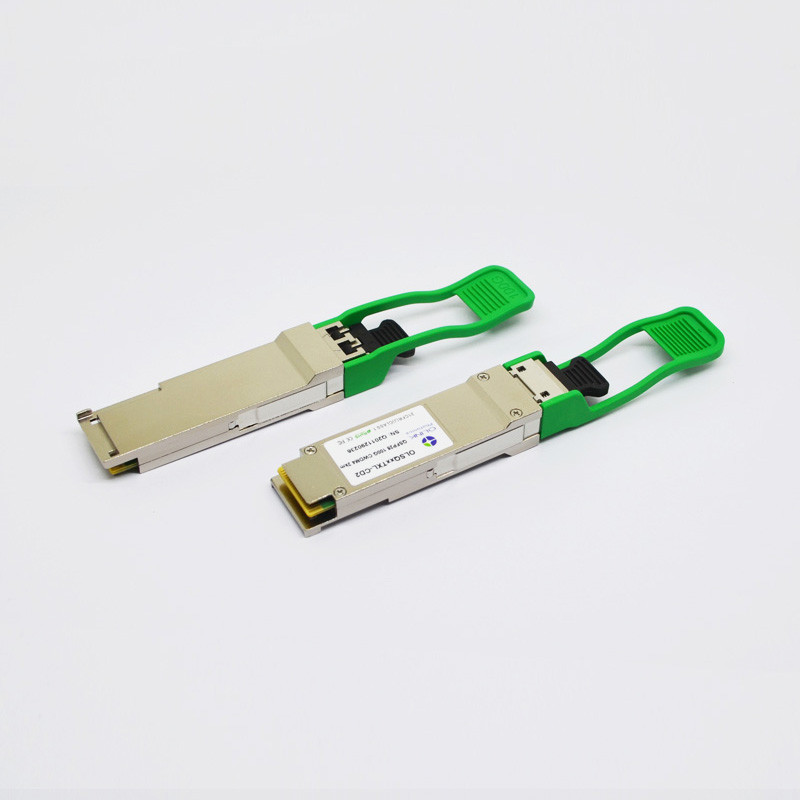

Faser-Duplex in mehreren Betriebsarten LC CWDM4 100G QSFP28 Transceiver-2km
Transceiver-Modul DOM des Wacholderbusch-kompatible QSFP28 100GBASE CWDM4 2km LC MMF optische
Produkt-Eigenschaften
●Optische Schnittstelle Duplex-LC-Behälters
●Einzelne +3.3V-Stromversorgung
●Heiß-steckbarer Formfaktor QSFP28 MSA
●elektrische serielle Schnittstelle 4x25G
●Wechselstrom-Koppelung von CML-Signalen
●Übermittler: abgekühltes 4x25Gb/s CWDM TOSA (1271,1291,1311,1331nm)
●Empfänger: 4x25Gb/s PIN ROSA
●Ableitung der geringen Energie (maximal: 3.5W)
●Errichtet in der digitalen Diagnosefunktion
●Funktionierende Gehäusetemperaturstrecke: 0℃ zu 70℃
●Konform mit 100GBASE
●I2C-Kommunikationsschnittstelle
Anwendungen
●100GBASE CWDM4
●Infiniband QDR und DDR verbindet sich untereinander
●Verbindungen des Datacom 100G
Standards
●Konform mit Schnittstelle IEEE 802.3bm CAUI-4
●Konform mit Hardware-Spezifikationen QSFP28 MSA
●Konform mit CWDM4 MSA
●Konform mit RoHS
Funktionsbeschreibung
Unser optischer Transceiver OLSQXXTXM-CD02 integriert übertragen und Empfangsweg auf ein Modul. Auf Sendeseite, vier Wege von Seriendatenströmen werden wieder.hergestellt, zeitlich neu festgelegt und weitergegeben an vier Laser-Fahrer, die vier CWDM mit 1271, 1291, 1311 und 1331 Nanometer-Mittewellenlängen steuern. Die optischen Signale werden dann in eine Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext. Auf empfangen Sie Seite, vier Wege von optischen Datenströmen werden entmultiplexiert optisch durch einen integrierten optischen Demultiplexer. Jeder Datendampf wird durch einen PIN-Fotodetektor und einen transimpedance Verstärker wiederhergestellt, zeitlich neu festgelegt und weitergegeben an einen Ertragfahrer. Dieses Modul kennzeichnet eine heiß-steckbare elektrische Schnittstelle, eine Leistungsaufnahme der geringen Energie und 2-drahtige serielle Schnittstelle.
Optische Eigenschaften
(Wenn nicht anders vermerkt geprüft unter empfohlenen Betriebsbedingungen,)
| Parameter |
Symbol |
Einheit |
Minute |
Art |
Maximal |
Anmerkungen |
| Übermittler |
| Signalisierenrate, jeder Weg |
|
Gb/s |
25,78125 ±100 PPMs |
1 |
| Vier Weg-Wellenlängenbereich |
λ1 |
Nanometer |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| Gesamtprodukteinführungsenergie |
Schellfisch |
dBm |
|
|
8,5 |
|
| Durchschnittliche Produkteinführungsenergie, jeder Weg |
Pavg |
dBm |
-6,5 |
|
2,5 |
2 |
| Optischer Modulations-Umfang (OMA), jeder Weg |
POMA |
dBm |
-4,0 |
|
2,5 |
|
| Löschungsverhältnis |
ER |
DB |
3,5 |
|
|
|
| Seiten-Modusunterdrückungsverhältnis |
SMSR |
DB |
30 |
|
|
|
|
Durchschnittliche Produkteinführungsenergie von WEG
Übermittler, pro Weg
|
POFF |
dBm |
|
|
-30 |
|
| Optische Rückflussdämpfungstoleranz |
|
DB |
|
|
20 |
|
| Übermittler-Reflexionsvermögen |
|
DB |
|
|
– 12 |
|
| Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,31, 0,4, 0,45, 0,34, 0,38, 0,4} |
3 |
| Empfänger |
| Empfangen Sie Rate für jeden Weg |
|
Gb/s |
25,78125 ±100 PPMs |
4 |
| Vier Weg-Wellenlängenbereich |
λ1 |
Nanometer |
1264,5 |
1271 |
1277,5 |
|
| λ2 |
1284,5 |
1291 |
1297,5 |
|
| λ3 |
1304,5 |
1311 |
1317,5 |
|
| λ4 |
1324,5 |
1331 |
1337,5 |
|
| Überbelasten Sie eingegebene optische Energie |
Pmax |
dBm |
3,5 |
|
|
|
|
Durchschnitt empfangen Energie für jedes
Weg
|
Pin |
dBm |
-11,2 |
|
2,5 |
5 |
| Empfänger-Empfindlichkeit (OMA) pro Weg |
Psens1 |
dBm |
|
|
-10 |
6 |
| Betonte Empfindlichkeit (OMA) pro Weg |
Psens2 |
dBm |
|
|
-7,3 |
7 |
| Empfänger-Reflexionsvermögen |
RL |
DB |
|
|
-26 |
|
| Los De-erklären |
PD |
dBm |
|
|
-11,6 |
|
| Los erklären |
PA |
dBm |
-24 |
|
|
|
| Verlust-Hysterese |
PD-PA |
dBm |
|
2 |
|
|
Anmerkungen:
1. Übermittler besteht aus 4 Lasern, die an 25.78Gb/s jedes funktionieren.
2. Durchschnittliche Produkteinführungsenergie, jeder Weg (Minute) ist informativ und nicht der Hauptindikator der Signalstärke. Ein Übermittler mit Produkteinführungsenergie unterhalb dieses Wertes kann nicht konform sein; jedoch stellt ein Wert über diesem nicht Befolgung sicher.
3. Schlagverhältnis 5x10-5.
4. Empfänger besteht aus 4 Fotodetektoren, die an 25.78Gb/s jedes funktionieren.
5. Minimalwert ist informative, Gleichgestelltminute TxOMA mit unbegrenztem ER und maximale Kanaleinfügungsdämpfung.
6. Empfindlichkeit wird an den BRUSTBEEREN 5x10-5 spezifiziert
7. Gemessen mit Übereinstimmungs-Testsignal CWDM4 MSA2 an TP3 für BRUSTBEEREN 5x10-5
Weitere Einzelheiten unserer Produkte:
Hohe zuverlässige optische Komponenten und ausgezeichneter Entwurf
Laser 1.DLB und PIN-Fotodiode
- Langer Getriebeabstand.
- Hohe Geschwindigkeit und Leistung
Finger des Gold2.thick
- Stabile Operation
- Wiederholt verstopfen Sie und trennen Sie
3.Plating hartes Gold Shell
- Gute Wärmeableitung
- Kann nicht leicht verformt werden
- Anti-elektromagnetische Störung
Kosteneffektives und zuverlässiges Getriebe
- Leistungsaufnahme der geringen Energie und niedrige Latenz Ihre Netzgeräte leistungsfähig arbeiten lassen
- DOM arbeiten stützt Echtzeitüberwachung für Transceiverstatus.
Umfassender Leistungsnachweis mit unserer modernen Ausrüstung
- Bestätigt und auf dem automatischen Qualitätskontrollsystem geprüft, um die Hochleistung im tatsächlichen Arbeitsbereich sicherzustellen. Völlig geprüft auf Kompatibilität in unseren zusammengebrachten Schaltern.
Unser Verpacken u. Kennzeichnung:
- Antistatischer Kasten
- Einzelnes Paket
- 10pcs/pallet
- 20pcs/pallet
Unsere alle Module haben 3 Jahre Garantie!
