Transceiver 1310nm 10km LAN-Verdrahtungshandbuchs 100G QSFP28 Monomode- DOM LC

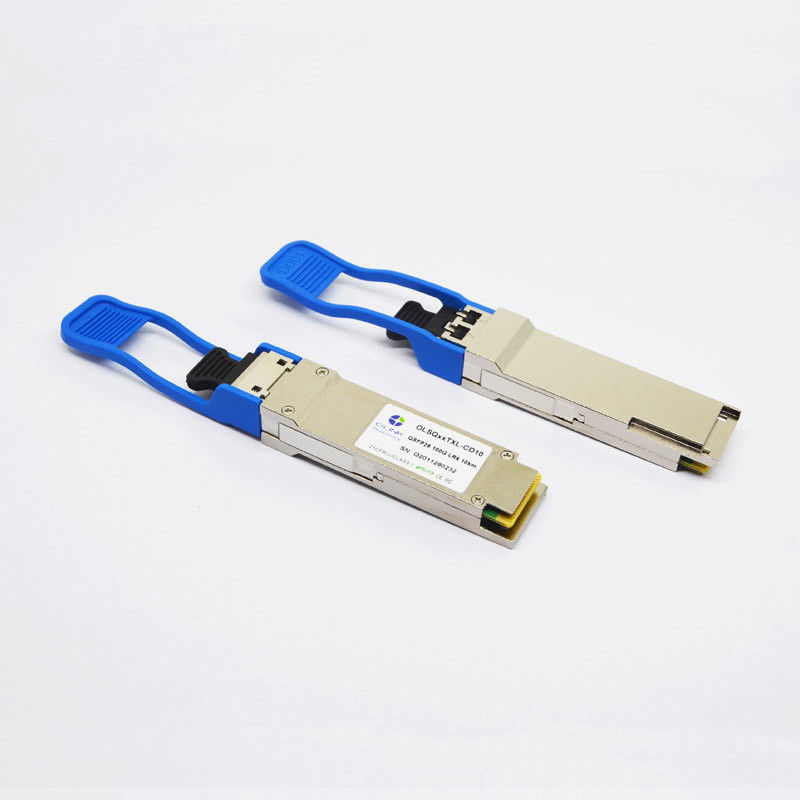

Arista QSFP-100G-LR4 kompatibles 100GBASE-LR4 QSFP28 1310nm 10km optisches Transceiver-Modul DOM LC SMF
Funktionsbeschreibung
Dieses Produkt ist ein Modul des Transceivers 100Gb/s, das für die Anwendungen der optischen Nachrichtenübertragung bestimmt ist, die zu 100GBASE-LR4 des Standards IEEE P802.3ba und der Anforderungen OTU4 4I1-9D1F spezifiziert werden in ITU-T Empfehlungen G.959.1/G.709 konform sind und ergänzt 39 (G.sup39). Das Modul wandelt 4 Inputkanäle von elektrischen Daten 28Gb/s in 4 Kanäle von optischen Signalen LAN-Verdrahtungshandbuchs um und multiplext sie dann in einen Einfachkanal für Lichtwellenleiterübertragung 100Gb/s. Rück- auf der Empfängerseite, entmultiplexiert das Modul einen optischen Input 100Gb/s in 4 Kanäle von optischen Signalen LAN-Verdrahtungshandbuchs und wandelt sie dann in 4 Ausgabekanäle von elektrischen Daten um. Die zentralen Wellenlängen der 4 LAN-Verdrahtungshandbuch-Kanäle sind 1295,56, 1300,05, 1304,58 und 1309,14 Nanometer als Mitglieder des LAN-Verdrahtungshandbuch-Wellenlängengitters, das in IEEE 802.3ba definiert wird. Die Hochleistung kühlten Übermittler LAN-Verdrahtungshandbuchs DFB ab und hohe Empfindlichkeit PIN-Empfänger versehen überlegene Leistung für Verbindungen der Anwendungen bis 10km des Ethernets 100Gigabit und die konformen zur optischen Schnittstelle mit Anforderungen 100GBASE-LR4 IEEE802.3ba-Klausel 88. Das Produkt ist mit Formfaktor, optischer/elektrischer Verbindung und digitaler Diagnoseschnittstelle entsprechend der QSFP+-Multi-Quellvereinbarung (MSA) entworfen. Es ist entworfen worden, um die rauesten externen Betriebsbedingungen einschließlich Temperatur, Feuchtigkeit und EMS-Störung zu treffen
Optische Eigenschaften (Spitzen-=0~70℃, Vcc=3.14~3.47V)
| Parameter |
Symbol |
Einheit |
Minute |
Art |
Maximal |
Anmerkungen |
| Übermittler |
| Signalisierenrate, jeder Weg |
|
Gb/s |
25,78125 ±100 PPMs |
1 |
| Vier Weg-Wellenlängenbereich |
λ1 |
Nanometer |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Gesamtprodukteinführungsenergie |
Schellfisch |
dBm |
|
|
10,5 |
|
| Durchschnittliche Produkteinführungsenergie, jeder Weg |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Optischer Modulationsumfang, jeder Weg (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Löschungsverhältnis |
ER |
DB |
4 |
|
|
|
| Seiten-Modusunterdrückungsverhältnis |
SMSR |
DB |
30 |
|
|
|
|
Durchschnittliche Produkteinführungsenergie von WEG
Übermittler, pro Weg
|
POFF |
dBm |
|
|
-30 |
|
| Optische Rückflussdämpfungstoleranz |
|
DB |
|
|
20 |
|
| Übermittler-Reflexionsvermögen |
|
DB |
|
|
– 12 |
|
| Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Empfänger |
| Empfangen Sie Rate für jeden Weg |
|
Gb/s |
25,78125 ±100 PPMs |
4 |
| Vier Weg-Wellenlängenbereich |
λ1 |
Nanometer |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Überbelasten Sie eingegebene optische Energie |
Pmax |
dBm |
5,5 |
|
|
|
|
Durchschnitt empfangen Energie für jedes
Weg
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Empfänger-Empfindlichkeit (OMA) pro Weg |
Psens1 |
dBm |
|
|
-11,3 |
|
| Betonte Empfindlichkeit (OMA) pro Weg |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Rückflussdämpfung |
RL |
DB |
-26 |
|
|
|
| Elektrische obere Grenzfrequenz 3dB des Empfängers, pro Weg |
|
Gigahertz |
|
|
31 |
|
| Los De-erklären |
PD |
dBm |
|
|
-11,6 |
|
| Los erklären |
PA |
dBm |
-23,6 |
|
|
|
| Verlust-Hysterese |
PD-PA |
dBm |
|
2 |
|
|
Produkt-Eigenschaften
●Optische Schnittstelle Duplex-LC-Behälters
●Einzelne +3.3V-Stromversorgung
●Heiß-steckbarer Formfaktor QSFP28 MSA
●elektrische serielle Schnittstelle 4x25G
●Konform mit 4x28G (CEI-28G-VSR)
●Wechselstrom-Koppelung von CML-Signalen
●Übermittler: abgekühltes 4x25Gb/s Verdrahtungshandbuch DML TOSA (1295,56, 1300,05, 1304,58, 1309.14nm) LAN-
●Empfänger: 4x25Gb/s PIN ROSA
●Ableitung der geringen Energie (maximal: 3.5W)
●Errichtet in der digitalen Diagnosefunktion
●Funktionierende Gehäusetemperaturstrecke: 0℃ zu 70℃
●Konform mit 100GBASE-LR4
●I2C-Kommunikationsschnittstelle
Anwendungen
●100GBASE-LR4
●Infiniband QDR und DDR verbindet sich untereinander
●Verbindungen des Datacom 100G
Einrichtungs-Informationen
| Teilnummer |
Beschreibung |
| OLSQXXTXL-CD10 |
100Gbps QSFP28 LR4 10km, 0~70℃, mit DOM |
