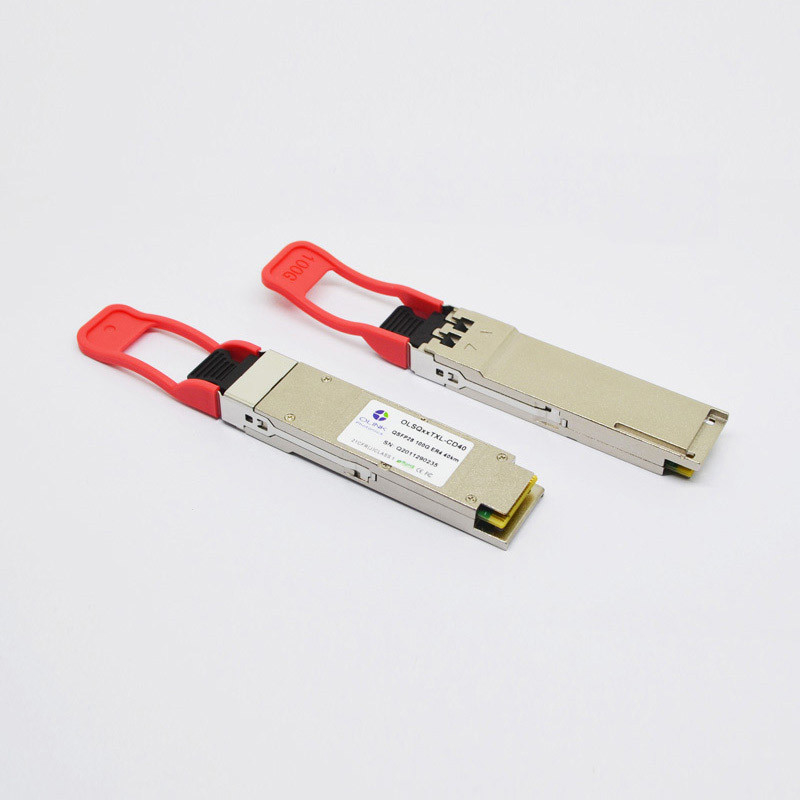

100GBASE-ER4QSFP281310nm40kmTransceiver, generischeskompatibles
Generisches 100G QSFP28 1310nm 40km
Dieses OLSQXXTXL-CD40 liefert einen aus dritter Quelle preiswerten 100GBASE-ER4 QSFP28 Transceiverersatz, der mit der generischen Optik QSFP-100G-ER4 arbeitet. Diese Geschwindigkeit der Unterstützung 100Gbps des Transceivers QSFP28 und 40km Verbindungsabstand über Einmodenfaser. Es ist für Faserzusammenhang in den Rechenzentren, in den Hochleistungs-EDV-Netzen, im Unternehmenskern, in den Verteilungsschichten und in den Dienstleisteranwendungen passend.
Eigenschaften
• Aus dritter Quelle kompatibler Ersatz für generischen 100GBASE-ER4 QSFP28 Transceiver
• QSFP28 MSA konform
• Konform mit SFF-8665 und SFF-8679
• Metalleinschließung für niedrigere EMS
• Eingebaute digitale Diagnosefunktionen für Realzeitmonitor
• RoHS konform und bleifrei
Elektrische Eigenschaften (Spitzen-=0~70℃, Vcc=3.14~3.47V)
(Wenn nicht anders vermerkt geprüft unter empfohlenen Betriebsbedingungen,)
| Parameter |
Symbol |
Minute |
Art |
Maximal |
Einheit |
Anmerkungen |
| Übermittler |
| Signalisieren von Rate pro Weg |
DRPL |
± 25,78125 100 PPMs |
Gb/s |
|
| Differenzial gab Rückflussdämpfung ein (Minute) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
DB |
|
|
Differenzial zum Gleichtaktinput
Rückflussdämpfung (Minute)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Differenziale Beendigungsfehlanpassung |
TM |
|
|
10 |
% |
|
| Augenbreite |
Ew |
|
|
0,46 |
UI |
|
| Angewandter sinusförmiger Bammel PKpK |
Ppj |
Pro IEEE 802.3bm |
|
|
| Augenhöhe |
Wie |
|
95 |
|
Millivolt |
|
| DC-Gleichtaktspannung |
DCv |
-350 |
|
2850 |
Millivolt |
|
| Empfänger |
| Signalisieren von Rate pro Weg |
DRPL |
± 25,78125 100 PPMs |
Gb/s |
|
| Differenziales Datenausgabeschwingen |
Vout, pp. |
400 |
|
800 |
Millivolt |
|
| Augenbreite |
Ew |
0,57 |
|
|
UI |
|
| Vertikale Augenschließung |
|
|
|
5,5 |
DB |
|
| Differenzausgang Rückflussdämpfung (Minute) |
RLd (f) |
9,5 – 0.37f, 0.01≤f<8>
4,75 – 7.4log10 (f/14), ≤f 8<19>
|
DB |
|
|
Common differenzialer Modus conver- sion Rückflussdämpfung (Minute)
|
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12>
15-6 (f/25.78), 12.89≤f<19>
|
DB |
|
| Differenziale Beendigungsfehlanpassung |
TM |
|
|
10 |
% |
|
| Übergangszeit, 20% bis 80% |
Tr, Tf |
12 |
|
|
ps |
|
Anmerkungen:
1.20%~80%
Optische Eigenschaften (Spitzen-=0~70℃, Vcc=3.14~3.47V)
(Wenn nicht anders vermerkt geprüft unter empfohlenen Betriebsbedingungen,)
| Parameter |
Symbol |
Einheit |
Minute |
Art |
Maximal |
Anmerkungen |
| Übermittler |
| Signalisierenrate, jeder Weg |
|
Gb/s |
25,78125 ±100 PPMs |
1 |
| Vier Weg-Wellenlängenbereich |
λ1 |
Nanometer |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Gesamtprodukteinführungsenergie |
Schellfisch |
dBm |
|
|
10,5 |
|
| Durchschnittliche Produkteinführungsenergie, jeder Weg |
Pavg |
dBm |
-2,9 |
|
4,5 |
2,7 |
| Optischer Modulationsumfang, jeder Weg (OMA) |
OMA |
dBm |
0,1 |
|
4,5 |
|
| Löschungsverhältnis |
ER |
DB |
7 |
|
|
|
| Seiten-Modusunterdrückungsverhältnis |
SMSR |
DB |
30 |
|
|
|
|
Durchschnittliche Produkteinführungsenergie von WEG
Übermittler, pro Weg
|
POFF |
dBm |
|
|
-30 |
|
| Optische Rückflussdämpfungstoleranz |
|
DB |
|
|
20 |
|
| Übermittler-Reflexionsvermögen |
|
DB |
|
|
– 12 |
|
| Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Empfänger |
| Empfangen Sie Rate für jeden Weg |
|
Gb/s |
25,78125 ±100 PPMs |
4 |
| Vier Weg-Wellenlängenbereich |
λ1 |
Nanometer |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Überbelasten Sie eingegebene optische Energie |
Pmax |
dBm |
-1 |
|
|
|
|
Durchschnitt empfangen Energie für jedes
Weg
|
Pin |
dBm |
-20,9 |
|
-4,9 |
5,7 |
| Empfänger-Empfindlichkeit (OMA) pro Weg |
Psens1 |
dBm |
|
|
-18,6 |
|
| Betonte Empfindlichkeit (OMA) pro Weg |
Psens2 |
dBm |
|
|
-16,6 |
6 |
| Rückflussdämpfung |
RL |
DB |
-26 |
|
|
|
| Elektrische obere Grenzfrequenz 3dB des Empfängers, pro Weg |
|
Gigahertz |
|
|
31 |
|
| Los De-erklären |
PD |
dBm |
|
|
-24 |
|
| Los erklären |
PA |
dBm |
-26 |
|
|
|
| Verlust-Hysterese |
PD-PA |
dBm |
|
2 |
|
|
Anmerkungen:
1. Übermittler besteht aus 4 Lasern, die an 25.78Gb/s jedes funktionieren.
2. Minimalwert ist informativ.
3. Schlagverhältnis 5x10-5.
4. Empfänger besteht aus 4 Fotodetektoren, die an 25.78Gb/s jedes funktionieren.
5. Minimalwert ist informative, Gleichgestelltminute TxOMA mit unbegrenztem ER und maximale Kanaleinfügungsdämpfung.
6. SRS wird mit vertikaler Augenschließungsstrafe von maximalem DB 1,8, von J2 von 0,30 UI und von J9 von 0,47 UI gemessen.
7. Energiewert und Energiegenauigkeit sind mit allen Kanälen. eingeschaltet.
Anmerkung: Wenn Sie diesen Transceiver 100G QSFP28 ER4 im Getriebe der kurzen Entfernung verwenden, addieren Sie bitte einen LC-Faserabschwächer (≥9dB) um Empfängerschaden und -überlastung zu vermeiden.
