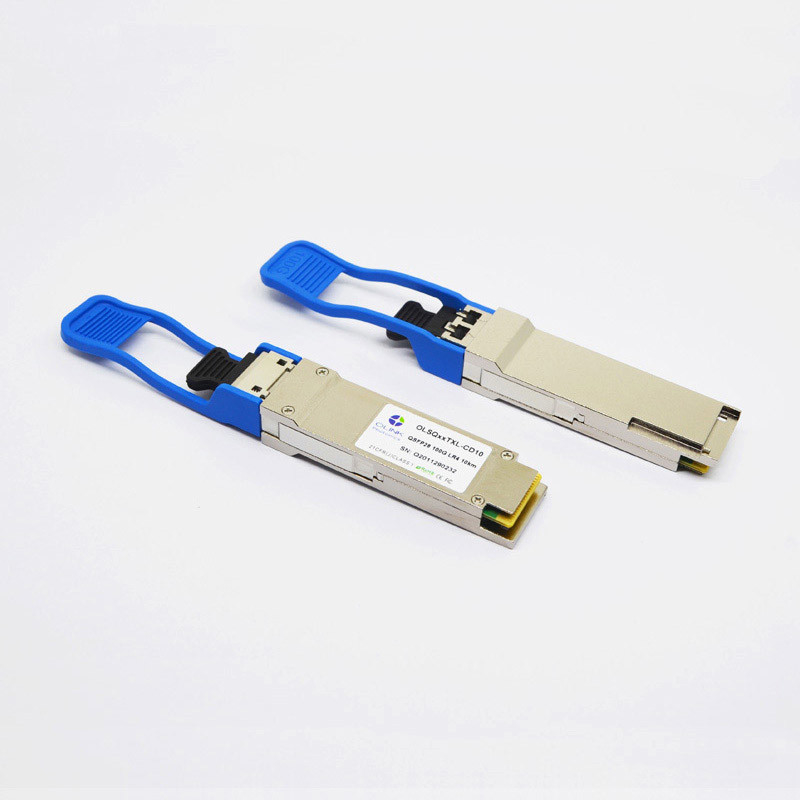

Kompatibler 100GBASE-LR4 QSFP28 optischer Transceiver Ciscos QSFP-100G-LR4-S (SMF, 1295~1310nm, LC, 10km, DOM)
100G QSFP28 1310nm 10km
Dieser 100GBASE-LR4 QSFP28 Transceiver ist kompatibel mit Cisco-Netzwerkausstattung und mit Cisco QSFP-100G-LR4-S gleichwertig. Es ist für lange Abstände passend und bietet eine in hohem Grade kosteneffektive Weise an, einen 100-Gigabit-Verbindungszusammenhang zwischen Geräten mit Häfen QSFP28 herzustellen. Das kompatible QSFP-100G-LR4-S wandelt 4 Inputkanäle von elektrischen Daten 25Gb/s in 4 Kanäle von optischen Signalen LAN-Verdrahtungshandbuchs um und multiplext sie dann in einen Einfachkanal für Lichtwellenleiterübertragung 100Gb/s. Der Transceiver Halterungsstangelängen von bis 10km über Monomodefaser (SMF) an der Wellenlänge, die zwischen 1295nm und 1310nm unter Verwendung eines Duplex-LC-Verbindungsstücks spezifiziert wird.
Eigenschaften
• Funktionell identisch zu Cisco QSFP-100G-LR4-S
• Bis zur 26Gb/s Datenrate pro Kanal
• QSFP28 MSA konform
• Bis 10km auf Einmodenfaser
• Einzelne Stromversorgung 3.3V
• Höchstleistungs-Leistungsaufnahme 3.5W
• Optikstecker Duplex LC
• Eingebaute digitale Diagnosefunktion
Absolute Maximalleistungen
| Parameter |
Symbol |
Min. |
Maximum. |
Einheit |
Anmerkung |
| Versorgungs-Spannung |
Vcc |
-0,5 |
3,6 |
V |
|
| Lagertemperatur |
TS |
-40 |
85 |
°C |
|
| Relative Luftfeuchtigkeit |
Relative Feuchtigkeit |
0 |
85 |
% |
|
| Rx-Schaden-Schwelle, pro Weg |
PRdmg |
5,5 |
|
dBm |
|
Anmerkung: Druck mehr als die absoluten Bewertungen des Maximums kann Dauerschaden zum Transceiver verursachen.
Optische Eigenschaften (Spitzen-=0~70℃, Vcc=3.14~3.47V)
(Wenn nicht anders vermerkt geprüft unter empfohlenen Betriebsbedingungen,)
| Parameter |
Symbol |
Einheit |
Minute |
Art |
Maximal |
Anmerkungen |
| Übermittler |
| Signalisierenrate, jeder Weg |
|
Gb/s |
25,78125 ±100 PPMs |
1 |
| Vier Weg-Wellenlängenbereich |
λ1 |
Nanometer |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Gesamtprodukteinführungsenergie |
Schellfisch |
dBm |
|
|
10,5 |
|
| Durchschnittliche Produkteinführungsenergie, jeder Weg |
Pavg |
dBm |
-4,5 |
|
4,5 |
2,7 |
| Optischer Modulationsumfang, jeder Weg (OMA) |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Löschungsverhältnis |
ER |
DB |
4 |
|
|
|
| Seiten-Modusunterdrückungsverhältnis |
SMSR |
DB |
30 |
|
|
|
|
Durchschnittliche Produkteinführungsenergie von WEG
Übermittler, pro Weg
|
POFF |
dBm |
|
|
-30 |
|
| Optische Rückflussdämpfungstoleranz |
|
DB |
|
|
20 |
|
| Übermittler-Reflexionsvermögen |
|
DB |
|
|
– 12 |
|
| Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
3 |
| Empfänger |
| Empfangen Sie Rate für jeden Weg |
|
Gb/s |
25,78125 ±100 PPMs |
4 |
| Vier Weg-Wellenlängenbereich |
λ1 |
Nanometer |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Überbelasten Sie eingegebene optische Energie |
Pmax |
dBm |
5,5 |
|
|
|
|
Durchschnitt empfangen Energie für jedes
Weg
|
Pin |
dBm |
-10,6 |
|
4,5 |
5,7 |
| Empfänger-Empfindlichkeit (OMA) pro Weg |
Psens1 |
dBm |
|
|
-11,3 |
|
| Betonte Empfindlichkeit (OMA) pro Weg |
Psens2 |
dBm |
|
|
-6,8 |
6 |
| Rückflussdämpfung |
RL |
DB |
-26 |
|
|
|
| Elektrische obere Grenzfrequenz 3dB des Empfängers, pro Weg |
|
Gigahertz |
|
|
31 |
|
| Los De-erklären |
PD |
dBm |
|
|
-11,6 |
|
| Los erklären |
PA |
dBm |
-23,6 |
|
|
|
| Verlust-Hysterese |
PD-PA |
dBm |
|
2 |
|
|
Anmerkungen:
1. Übermittler besteht aus 4 Lasern, die an 25.78Gb/s jedes funktionieren.
2. Minimalwert ist informativ.
3. Schlagverhältnis 5x10-5.
4. Empfänger besteht aus 4 Fotodetektoren, die an 25.78Gb/s jedes funktionieren.
5. Minimalwert ist informative, Gleichgestelltminute TxOMA mit unbegrenztem ER und maximale Kanaleinfügungsdämpfung.
6. SRS wird mit vertikaler Augenschließungsstrafe von maximalem DB 1,8, von J2 von 0,30 UI und von J9 von 0,47 UI gemessen.
7. Energiewert und Energiegenauigkeit sind mit allen Kanälen eingeschaltet.
