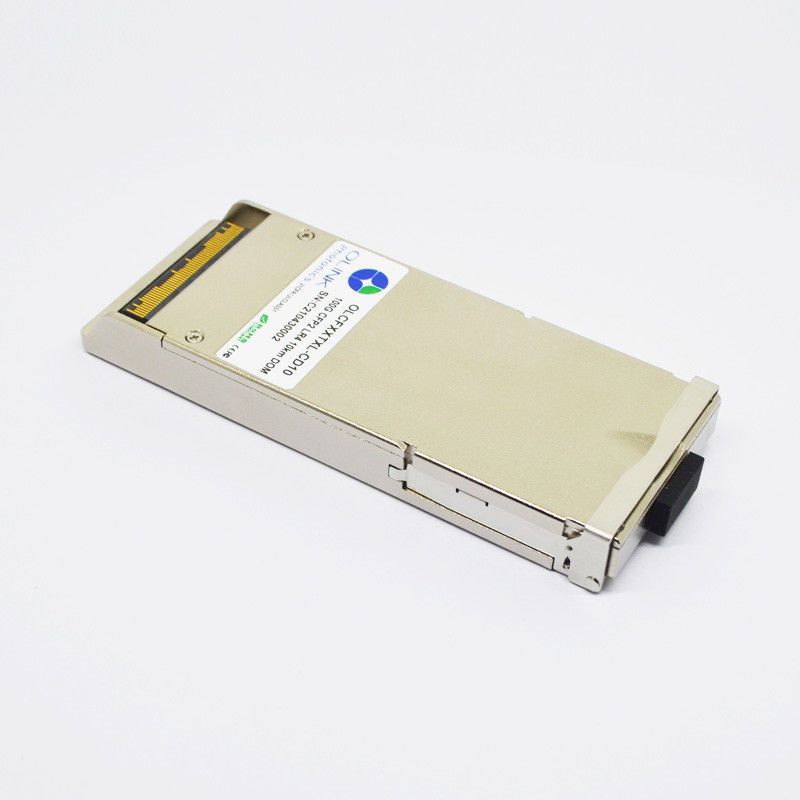

CFP2-100G-LR4 CFP2 optische Transceiver 1310nm 10km DOM LC SMF
Cisco kompatibles CFP2-100G-LR4 100GBASE-LR4 1310nm 10km Transceiver-Modul DOM LC SMF
Optischer Transceiver Olinkcom 100G CFP2 LR4 integriert Empfänger- und Übermittlerweg auf einem Modul. In
Sendeseite, vier Wege von Seriendatenströmen werden wieder.hergestellt, zeitlich neu festgelegt und überschritten zu vier Laser-Fahrern.
Die Laser-Fahrer steuern vier EMLs (Elektrisch-Absorption modulierte Laser) mit Mittelwellenlänge von
1296 Nanometer, 1300nm, 1305nm und 1309 Nanometer. Die optischen Signale werden zu einer Monomodefaser gemultiplext
durch ein industriekompatibles LC-Verbindungsstück. In empfangen Sie Seite, die vier Wege von optischen Datenströmen sind
optisch entmultiplexiert durch den integrierten optischen Demultiplexer. Jeder Datenstrom wird durch einen PIN wiederhergestellt
Fotodetektor und Transwiderstandverstärker, legten zeitlich neu fest. Dieses Modul kennzeichnet ein heiß-steckbares elektrisches
Schnittstelle, Leistungsaufnahme der geringen Energie und MDIO-Managementschnittstelle.
Optische Eigenschaften
| Parameter |
Symbol |
Einheit |
Minute |
Art |
Maximal |
Anmerkungen |
| Optischer Sender-Eigenschaften |
| Signalisierenrate, jeder Weg |
|
GBD |
25,78125 ±100 PPMs |
100GBase-LR4 |
| 27,9525 ±20 PPMs |
OTU4 |
| Vier Weg-Wellenlängenbereich |
λ1 |
Nanometer |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Gesamtprodukteinführungsenergie |
|
dBm |
|
|
10,5 |
100GBase-LR4 |
| |
|
10 |
OTU4 |
| Durchschnittliche Produkteinführungsenergie, jeder Weg |
Pavg |
dBm |
-4,5 |
|
4,5 |
2 |
| -0,6 |
|
4 |
| Optischer Modulationsumfang, jeder Weg (OMA) 2 |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (OMA) |
|
DB |
|
|
5 |
|
| Löschungsverhältnis |
ER |
DB |
4 |
|
|
100GBase-LR4 |
| 4 |
|
6,5 |
OTU4 |
| Seiten-Modusunterdrückungsverhältnis |
SMSR |
DB |
30 |
|
|
|
| Übermittler- und Streuungsstrafe, jeder Weg |
TDP |
DB |
|
|
2,2 |
|
| Optische Rückflussdämpfungstoleranz |
|
DB |
|
|
20 |
|
| Übermittler reflectance3 |
|
DB |
|
|
– 12 |
|
| Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
100GBase-LR4 |
| Optischer Empfänger-Eigenschaften |
| Empfangen Sie Rate für jeden Weg |
|
Gbps |
|
25,78125 |
27,9525 |
|
| Überbelasten Sie eingegebene optische Energie |
Pmax |
dBm |
5,5 |
|
|
3 |
|
Durchschnitt empfangen Energie für jedes
Weg
|
Pin |
dBm |
-8,6 |
|
3 |
4 |
|
Empfangen Sie Energie in OMA für jedes
Weg
|
PinOMA |
dBm |
|
|
3 |
|
|
Unterschied bezüglich Energie herein empfangen
OMA zwischen irgendwelchen zwei Wegen
|
|
dBm |
|
|
|
|
|
Empfänger-Empfindlichkeit in OMA für
Jeder Weg
|
SOMA |
dBm |
|
|
-8,6 |
5 |
|
Betonte Empfänger-Empfindlichkeit herein
OMA für jeden Weg
|
|
dBm |
|
|
-6,8 |
6, 7 |
Anmerkungen:
1. Der Versorgungsstrom umfasst den Versorgungsstrom des Moduls CFP2 und Testbrett, die workingcurrent sind.
2. Durchschnittliche Produkteinführungsenergie, jeder Weg (Minute) ist für 100GBase-LR4, nicht der Hauptindikator von der Signalstärke informativ.
Empfänger 3.The ist in der Lage, ohne Schaden, ununterbrochene Aussetzung zu einem optischen Eingangssignal zuzulassen, das diesen durchschnittlichen Leistungspegel hat
4. Durchschnitt empfangen Energie, ist jeder Weg (Minute) informativ und nicht der Hauptindikator
von der Signalstärke. Eine Leistungsaufnahme unterhalb dieses Wertes kann nicht konform sein; jedoch stellt ein Wert über diesem nicht Befolgung sicher
5. Empfängerempfindlichkeit (OMA), jeder Weg (maximal) ist informativ
6. Gemessen mit Übereinstimmungstestsignal an TP3 für BER=10-12
7. Zustände des betonten Empfängerempfindlichkeitstests: vertikale Augenschließungsstrafe für jeden Weg ist 1.8dB; betonter Bammel des Auges J2 für jeden Weg ist 0.3UI; betonter Bammel des Auges J9 für jeden Weg ist 0.47UI.
Produkt-Eigenschaften
●Unterstützungen bis zu den Bitgeschwindigkeiten 112Gbps
●Duplex-LC-Verbindungsstück
●Heißes steckbares
●Funktionierende elektrische Seriendatenrate bis zu 27.952493Gbps
●parallele elektrische serielle Schnittstelle 4
●Anwendbar für 10km SMF Verbindung
●Leistungsaufnahme der geringen Energie, < 6W="">
●Diagnosemonitor Interfacel Digital
●MDIO-Kommunikationsschnittstelle
●Funktionierende Gehäusetemperatur: Commerical: °C 0 bis 70
Anwendungen
●Ethernet Data Centers &100G
●ITU-T OTU4 OTL4.4
