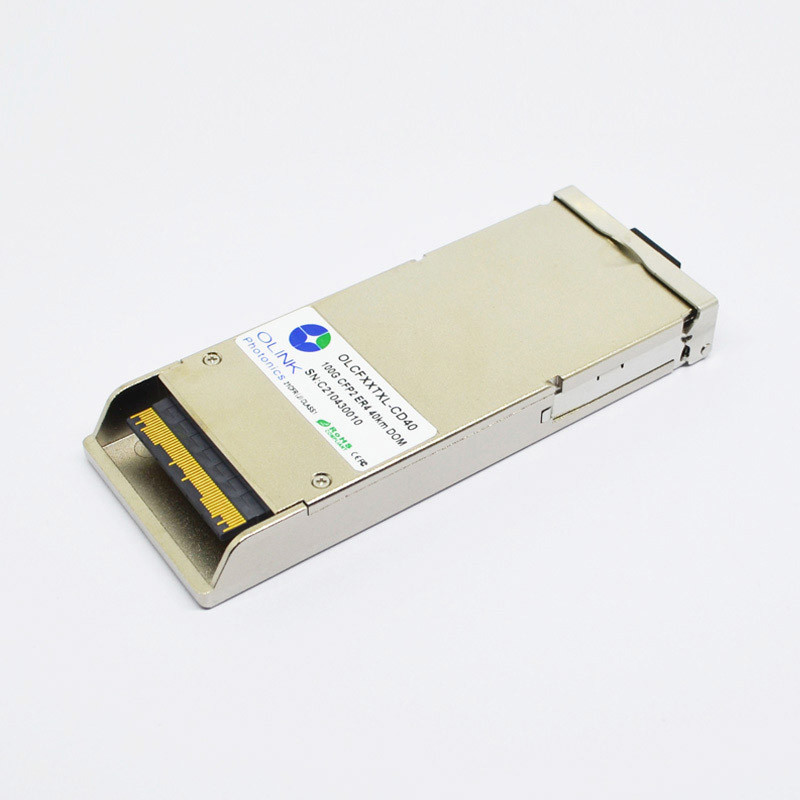

1310nm 40km optisches Transceiver-Modul 100GBASE-ER4 DOM LC CFP2

Brokat kompatibles CFP2-100G-ER4 100GBASE-ER4 1310nm 40km Transceiver-Modul DOM LC SMF

Olinkcoms optischer Transceiver 100G CFP2 ER4 integriert Empfänger- und Übermittlerweg auf einem Modul. In Sendeseite, vier Wege von Seriendatenströmen werden wieder.hergestellt, zeitlich neu festgelegt und überschritten zu vier Laser-Fahrern. Die Laser-Fahrer steuern vier EMLs (Elektrisch-Absorption modulierte Laser) mit Mittelwellenlänge von 1296 Nanometer, 1300nm, 1305nm und 1309 Nanometer. Die optischen Signale werden zu einer Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext. In empfangen Sie Seite, die vier Wege von optischen Datenströmen werden entmultiplexiert optisch durch den integrierten optischen Demultiplexer. Jeder Datenstrom wird durch SOA wiederhergestellt, um zu verstärken, dann geht zu PIN-Fotodetektor und Transwiderstandverstärker, legte zeitlich neu fest. Dieses Modul Schnittstelle kennzeichnet eine heiß-steckbare elektrische Schnittstelle, eine Leistungsaufnahme der geringen Energie und EINES MDIO-Managements

Optischer Sender-Eigenschaften

Parameter	Symbol	Minute	Art.	Maximal	Einheit	Anmerkungen
Signalisierenrate, jeder Weg			25,78125		GBD
Wegwellenlänge (Strecke)		1294,53	1295,56	1296,59	Nanometer
		1299,02	1300,05	1301,09	Nanometer
		1303,54	1304,58	1305,63	Nanometer
		1308,09	1309,14	1310,19	Nanometer
Ratentoleranz		-100		100	PPMs	Vom Nominalsatz
Seiten-Modusunterdrückungsverhältnis	SMSR	30			DB
Gesamtprodukteinführungsenergie				8,9	dBm
Durchschnittliche Produkteinführungsenergie, jeder Weg	Pavg	-2,9		2,9	dBm
Löschungs-Verhältnis	ER	8			DB
Optischer Modulationsumfang, jeder Weg (OMA)	OMA	0,1		4,5	dBm
Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (Durchschnitt und OMA)				3,6	DB
Übermittler-und Streuungs-Strafe, jeder Weg	TDP			2,5	DB
Durchschnittliche Produkteinführungsenergie WEG des Übermittlers, jeder Weg				-30	dBm
Relative Intensitäts-Geräusche	RIN₂₀O MA			-130	dB/Hz
Übermittler-Reflexionsvermögen				-12	DB
Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3}		{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}

Optischer Empfänger-Eigenschaften

Parameter	Symbol	Minute	Art.	Maximal	Einheit	Anmerkungen
Signalisierenrate, jeder Weg			25,78125		GBD
Ratentoleranz		-100		100	PPMs	Von normalem Rate
Durchschnitt empfangen Energie, jeden Weg	Pavg	-20,9		4,5	dBm
Empfangen Sie Energie, jeden Weg (OMA)				4,5	dBm
Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (Durchschnitt und OMA)				4,5	DB
Empfänger-Empfindlichkeit (OMA), jeder Weg	Rsen			-21,4	dBm	1
Betonte Empfänger-Empfindlichkeit (OMA), jeder Weg	SRS			-17,9	dBm
Betonte Empfängerempfindlichkeits-Testbedingungen
Vertikale Augenschließungsstrafe, jeder Weg	VECP		3,5		DB
Betonter Bammel Systems J2, jeder Weg	J2		0,3		UI	2
Betonter Bammel Systems J9, jeder Weg	J9		0,47		UI	2
Empfänger-Reflexionsvermögen				-26	DB
LOS erklären	Plos_on	-36			dBm
LOS Deassert	Plos_off			-24	dBm
Los-Hysterese		0,5		4	DB
1. Empfängerempfindlichkeit (OMA), jeder Weg, ist informativ. 2. Vertikale Augenschließungsstrafe, betonte Auge J2 Bammel, und betonter Auge J9 Bammel sind Testbedingungen für das Messen der betonten Empfängerempfindlichkeit. Sie sind nicht Eigenschaften des Empfängers.

Produkt-Eigenschaften

●Unterstützungen bis zu den Bitgeschwindigkeiten 112Gbps

●Duplex-LC-Verbindungsstück

●Heißes steckbares

●Funktionierende elektrische Seriendatenrate bis zu 27.952493Gbps

●APD ROSA

●parallele elektrische serielle Schnittstelle 4

●Anwendbar für 30km SMF Verbindung

●Leistungsaufnahme der geringen Energie, < 12W="">

●Diagnosemonitor Interfacel Digital

●MDIO-Kommunikationsschnittstelle

●Konform mit 100GBASE-ER4

●Funktionierende Gehäusetemperatur: 0~70℃

Anwendungen

●Inhausnetz (LAN)

●Netz des weiten Bereichs (WAN)

●Schalter zur Routerschnittstelle

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	OLKOPTO
Zertifizierung:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Modellnummer:	OLCFXXTXL-CD40

Min Bestellmenge:	1 PC
Verpackung Informationen:	Einzelnes Paket
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T oder Netto-30 Tage
Versorgungsmaterial-Fähigkeit:	2k pro Monat

Kompatible Marke:	Brokat	Verkäufer-Name:	Olinkcom
Form-Faktor:	CFP2	Datenrate:	100Gbps
Wellenlänge:	LAN-VERDRAHTUNGSHANDBUCH	Abstand:	40km
Verbindungsstück:	Duplex LC	Temperatur:	0~70℃
DOM Supported:	Ja	Garantie:	3 Jahre
Markieren:	Optisches Modul des Transceiver-CFP2 , 40km optisches Transceiver-Modul , 40km ER4 cfp2 Transceiver
