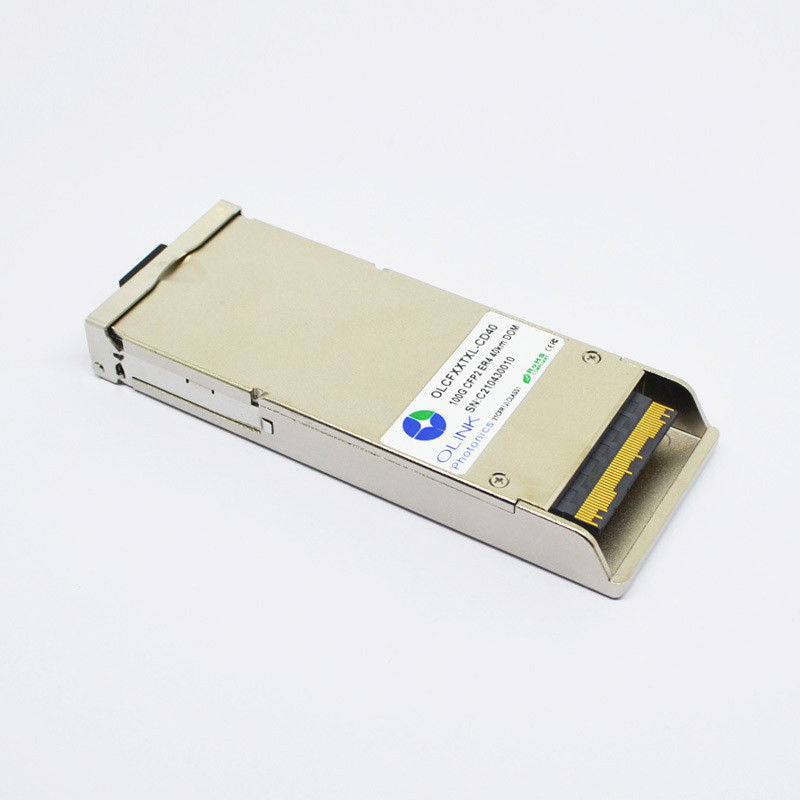

Kompatibler CFP2 optischer Transceiver Ciscos 100GBASE-ER4 1310nm 40km

Cisco kompatibles CFP2-100G-ER4 100GBASE-ER4 1310nm 40km Transceiver-Modul DOM LC SMF

Olinkcom OLCFXXTXL-CD40, der optische Transceiver 100G CFP2 ER4 integriert übertragen und Empfangsweg auf ein Modul. Auf Sendeseite, vier Wege von Seriendatenströmen werden wieder.hergestellt, zeitlich neu festgelegt und weitergegeben an vier Laser-Fahrer, die vier Elektrischabsorption modulierte Laser (EMLs) mit 1296, 1300, 1305 und 1309 Nanometer-Mittewellenlängen steuern. Die optischen Signale werden dann in eine Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext. Auf empfangen Sie Seite, vier Wege von optischen Datenströmen werden entmultiplexiert optisch durch einen integrierten optischen Demultiplexer. Jeder Datendampf wird durch einen PIN-Fotodetektor und einen transimpedance Verstärker wiederhergestellt, zeitlich neu festgelegt und weitergegeben an einen Ertragfahrer. Dieses Modul Schnittstelle kennzeichnet eine heiß-steckbare elektrische Schnittstelle, eine Leistungsaufnahme der geringen Energie und EINES MDIO-Managements.

Optische Eigenschaften

Parameter	Symbol	Einheit	Minute		Art			Maximal			Anmerkungen
Optischer Sender-Eigenschaften
Signalisierenrate, jeder Weg		GBD	25,78125 ±100 PPMs						100GBase-ER4
			27,9525 ±20 PPMs						OTU4
Vier Weg-Wellenlängenbereich	λ1	Nanometer	1294,53	1295,56		1296,59
	λ2		1299,02	1300,05		1301,09
	λ3		1303,54	1304,58		1305,63
	λ4		1308,09	1309,14		1310,19
Gesamtprodukteinführungsenergie		dBm				8,9			100GBase-ER4
Durchschnittliche Produkteinführungsenergie, jeder Weg	Pavg	dBm	-2,9			2,9			2
Optischer Modulationsumfang, jeder Weg (OMA) 2	OMA	dBm	0,1			4,5
Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (OMA)		DB				3,6
Löschungsverhältnis	ER	DB	8						100GBase-ER4
Seiten-Modusunterdrückungsverhältnis	SMSR	DB	30
Übermittler- und Streuungsstrafe, jeder Weg	TDP	DB				2,5
Optische Rückflussdämpfungstoleranz		DB				20
Übermittler reflectance3		DB				– 12
Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3}			{0,25, 0,4, 0,45, 0,25, 0,28, 0,4}						100GBase-ER4
Optischer Empfänger-Eigenschaften
Empfangen Sie Rate für jeden Weg		Gbps		25,78125			27,9525
Überbelasten Sie eingegebene optische Energie	Pmax	dBm	5,5							3
Durchschnitt empfangen Energie für jedes Weg	Pin	dBm	-20,9				4,5			4, 5
Empfangen Sie Energie in OMA für jedes Weg	PinOMA	dBm					4,5
Unterschied bezüglich Energie herein empfangen OMA zwischen irgendwelchen zwei Wegen		dBm					4,5
Empfänger-Empfindlichkeit in OMA für Jeder Weg	SOMA	dBm					-21,4			6
Betonte Empfänger-Empfindlichkeit herein OMA für jeden Weg		dBm					-17,9			7, 8

Produkt-Eigenschaften

●Unterstützungen bis zu den Bitgeschwindigkeiten 112Gbps

●Duplex-LC-Verbindungsstück

●Heißes steckbares

●Funktionierende elektrische Seriendatenrate bis zu 27.952493Gbps

●APD ROSA

●parallele elektrische serielle Schnittstelle 4

●Anwendbar für 30km SMF Verbindung

●Leistungsaufnahme der geringen Energie, < 12W="">

●Diagnosemonitor Interfacel Digital

●MDIO-Kommunikationsschnittstelle

●Konform mit 100GBASE-ER4

●Funktionierende Gehäusetemperatur: 0~70℃

Anwendungen

●Inhausnetz (LAN)

●Netz des weiten Bereichs (WAN)

●Schalter zur Routerschnittstelle

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	OLKOPTO
Zertifizierung:	RoHs, FCC, CE, UL, ISO9001, ISO14001
Modellnummer:	OLCFXXTXL-CD10

Min Bestellmenge:	1 PC
Verpackung Informationen:	Einzelnes Paket
Lieferzeit:	3-5 Werktage
Zahlungsbedingungen:	T/T oder Netto-30 Tage
Versorgungsmaterial-Fähigkeit:	2k pro Monat

Kompatible Marke:	Cisco	Form-Faktor:	CFP2
Datenrate:	103,1 Gbps	Wellenlänge:	LAN-VERDRAHTUNGSHANDBUCH
Abstand:	40km	Verbinder:	Duplex LC
Temperatur:	0~70℃	Garantie:	3 Jahre
Markieren:	40km cfp2 100g er4 , 40km optischer Transceiver CFP2 , 40km Transceiver cfp2
