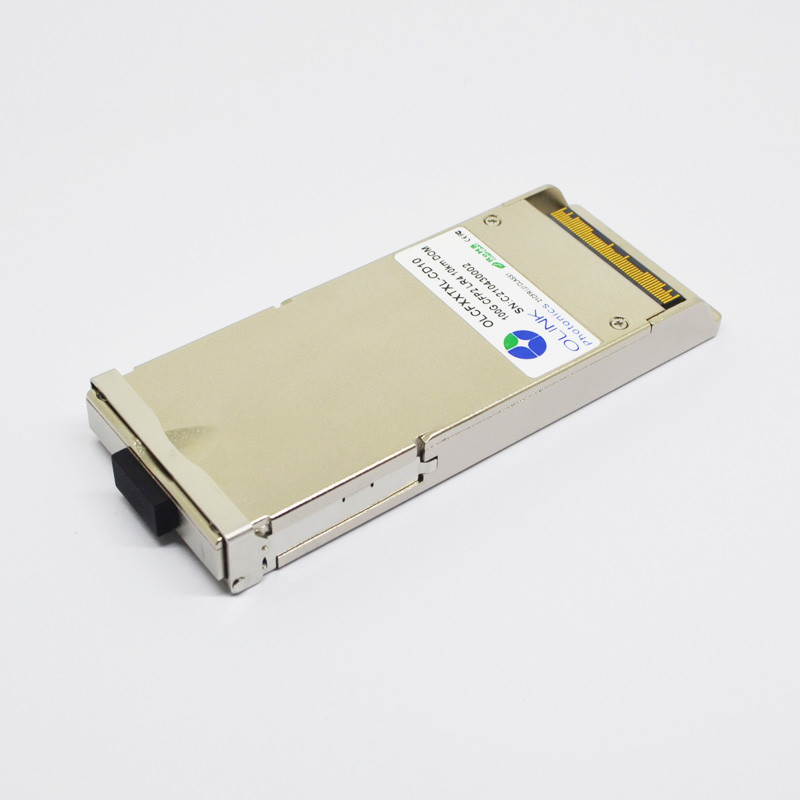

Generischer kompatibler CFP2 optischer Transceiver 100G LR4 LC in mehreren Betriebsarten
Generisches kompatibles optisches Transceiver-Modul 100G CFP2 LR4 LC MMF
Produkt-Eigenschaften
●Unterstützungen bis zu den Bitgeschwindigkeiten 112Gbps
●Duplex-LC-Verbindungsstück
●Heißes steckbares
●Funktionierende elektrische Seriendatenrate bis zu 27.952493Gbps
●parallele elektrische serielle Schnittstelle 4
●Anwendbar für 10km SMF Verbindung
●Leistungsaufnahme der geringen Energie, < 6W="">
●Diagnosemonitor Interfacel Digital
●MDIO-Kommunikationsschnittstelle
●Konform mit 100GBASE-LR4 und OTU4
●Funktionierende Gehäusetemperatur:
Commerical: °C 0 bis 70
Anwendungen
●Inhausnetz (LAN)
●Netz des weiten Bereichs (WAN)
●Schalter zur Routerschnittstelle
●ITU-T OTU4 OTL4.4
Standards
●Konform mit IEEE 802.3ba
●Konform mit Hardware-Spezifikationen CFP2 MSA
●Konform mit Managementspezifikationen CFP2 MSA
●Konform mit ITU-T G709/Y.1331
●Konform mit RoHS
Funktionsbeschreibung
Olinkcom OLCFXXTXL-CD10, optischer Transceiver 100G CFP2 LR4 integriert übertragen und Empfangsweg auf ein Modul. Auf Sendeseite, vier Wege von Seriendatenströmen werden wieder.hergestellt, zeitlich neu festgelegt und weitergegeben an vier Laser-Fahrer, die vier Elektrischabsorption modulierte Laser (EMLs) mit 1296, 1300, 1305 und 1309 Nanometer-Mittewellenlängen steuern. Die optischen Signale werden dann in eine Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext. Auf empfangen Sie Seite, 4 Wege von optischen Datenströmen werden entmultiplexiert optisch durch einen integrierten optischen Demultiplexer. Jeder Datendampf wird durch einen PIN-Fotodetektor und einen transimpedance Verstärker wiederhergestellt, zeitlich neu festgelegt und weitergegeben an einen Ertragfahrer. Dieses Modul Schnittstelle kennzeichnet eine heiß-steckbare elektrische Schnittstelle, eine Leistungsaufnahme der geringen Energie und EINES MDIO-Managements.
Optische Eigenschaften
(Wenn nicht anders vermerkt geprüft unter empfohlenen Betriebsbedingungen,)
| Parameter |
Symbol |
Einheit |
Minute |
Art |
Maximal |
Anmerkungen |
| Optischer Sender-Eigenschaften |
| Signalisierenrate, jeder Weg |
|
GBD |
25,78125 ±100 PPMs |
100GBase-LR4 |
| 27,9525 ±20 PPMs |
OTU4 |
| Vier Weg-Wellenlängenbereich |
λ1 |
Nanometer |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Gesamtprodukteinführungsenergie |
|
dBm |
|
|
10,5 |
100GBase-LR4 |
| |
|
10 |
OTU4 |
| Durchschnittliche Produkteinführungsenergie, jeder Weg |
Pavg |
dBm |
-4,5 |
|
4,5 |
2 |
| -0,6 |
|
4 |
| Optischer Modulationsumfang, jeder Weg (OMA) 2 |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (OMA) |
|
DB |
|
|
5 |
|
| Löschungsverhältnis |
ER |
DB |
4 |
|
|
100GBase-LR4 |
| 4 |
|
6,5 |
OTU4 |
| Seiten-Modusunterdrückungsverhältnis |
SMSR |
DB |
30 |
|
|
|
| Übermittler- und Streuungsstrafe, jeder Weg |
TDP |
DB |
|
|
2,2 |
|
| Optische Rückflussdämpfungstoleranz |
|
DB |
|
|
20 |
|
| Übermittler reflectance3 |
|
DB |
|
|
– 12 |
|
| Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
100GBase-LR4 |
| Optischer Empfänger-Eigenschaften |
| Empfangen Sie Rate für jeden Weg |
|
Gbps |
|
25,78125 |
27,9525 |
|
| Überbelasten Sie eingegebene optische Energie |
Pmax |
dBm |
5,5 |
|
|
3 |
|
Durchschnitt empfangen Energie für jedes
Weg
|
Pin |
dBm |
-8,6 |
|
3 |
4 |
|
Empfangen Sie Energie in OMA für jedes
Weg
|
PinOMA |
dBm |
|
|
3 |
|
|
Unterschied bezüglich Energie herein empfangen
OMA zwischen irgendwelchen zwei Wegen
|
|
dBm |
|
|
|
|
|
Empfänger-Empfindlichkeit in OMA für
Jeder Weg
|
SOMA |
dBm |
|
|
-8,6 |
5 |
|
Betonte Empfänger-Empfindlichkeit herein
OMA für jeden Weg
|
|
dBm |
|
|
-6,8 |
6, 7 |
Weitere Einzelheiten unserer Produkte:
Hohe zuverlässige optische Komponenten und ausgezeichneter Entwurf
Laser 1.DLB und PIN-Fotodiode
- Langer Getriebeabstand.
- Hohe Geschwindigkeit und Leistung
Finger des Gold2.thick
- Stabile Operation
- Wiederholt verstopfen Sie und trennen Sie
3.Plating hartes Gold Shell
- Gute Wärmeableitung
- Kann nicht leicht verformt werden
- Anti-elektromagnetische Störung
Kosteneffektives und zuverlässiges Getriebe
- Leistungsaufnahme der geringen Energie und niedrige Latenz Ihre Netzgeräte leistungsfähig arbeiten lassen
- DOM arbeiten stützt Echtzeitüberwachung für Transceiverstatus.
Umfassender Leistungsnachweis mit unserer modernen Ausrüstung
- Bestätigt und auf dem automatischen Qualitätskontrollsystem geprüft, um die Hochleistung im tatsächlichen Arbeitsbereich sicherzustellen. Völlig geprüft auf Kompatibilität in unseren zusammengebrachten Schaltern.
Unser Verpacken u. Kennzeichnung:
- Antistatischer Kasten
- Einzelnes Paket
- 10pcs/pallet
- 20pcs/pallet
Unsere alle Module haben 3 Jahre Garantie!
