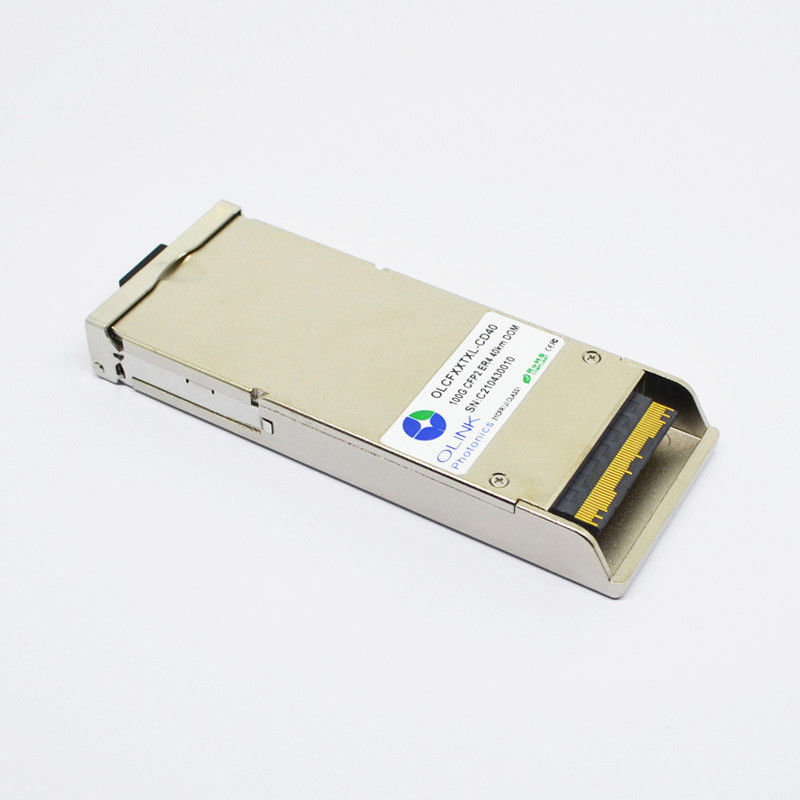

Modul LAN-Verdrahtungshandbuch DOM Single Mode Fiber CFP2 ER4 30km Cfp-100g optisches
Arista-Netze 100GBASE-ER4 kompatible CFP2 ER4 Lite LAN-WDM SMF 30km DOM
Produkt-Eigenschaften
●Unterstützungen bis zu den Bitgeschwindigkeiten 112Gbps
●Duplex-LC-Verbindungsstück
●Heißes steckbares
●PIN oder APD ROSA
●Funktionierende elektrische Seriendatenrate bis zu 27.952493Gbps
●elektrische serielle Schnittstelle 4parallel
●Anwendbar für 10km (PIN) oder 30km (APD) SMF Verbindung
●Leistungsaufnahme der geringen Energie, < 3W="">
●Diagnosemonitor Interfacel Digital
●MDIO-Kommunikationsschnittstelle
●Konform mit 100GBASE-LR4, ER4 und OTU4
●Funktionierende Gehäusetemperatur:
Commerical: °C 0 bis 70
Anwendungen
●Inhausnetz (LAN)
●Netz des weiten Bereichs (WAN)
●Schalter zur Routerschnittstelle
●ITU-T OTU4 OTL4.4
Standards
●Konform mit IEEE 802.3ba
●Konform mit Hardware-Spezifikationen CFP2 MSA
●Konform mit Managementspezifikationen CFP2 MSA
●Konform mit ITU-T G709/Y.1331
●Konform mit RoHS
Funktionsbeschreibung
Olinkcoms integriert optischer Empfänger OLCFXXTXL-CD 1(3) 0R, 100G CFP2 LR4 oder ER4 die 4 Empfangswege auf ein Modul. Auf empfangen Sie Seite, 4 Wege von optischen Datenströmen werden entmultiplexiert optisch durch einen integrierten optischen Demultiplexer. Jeder Datendampf wird durch einen PIN-Fotodetektor oder APD- und transimpedanceverstärker wiederhergestellt, zeitlich neu festgelegt und weitergegeben an einen Ertragfahrer. Dieses Modul Schnittstelle kennzeichnet eine heiß-steckbare elektrische Schnittstelle, eine Leistungsaufnahme der geringen Energie und EINES MDIO-Managements.
Optische Eigenschaften
(Wenn nicht anders vermerkt geprüft unter empfohlenen Betriebsbedingungen,)
| Parameter |
Symbol |
Einheit |
Minute |
Art |
Maximal |
Anmerkungen |
| Optischer Empfänger-Eigenschaften |
| Empfangen Sie Rate für jeden Weg |
|
Gbps |
|
25,78125 |
27,9525 |
|
| Überbelasten Sie eingegebene optische Energie |
Pmax |
dBm |
5,5 |
|
|
3 |
|
Durchschnitt empfangen Energie für jedes
Weg
|
Pin |
dBm |
-8,6 + ∆ |
|
3 |
4, 5 |
|
Empfangen Sie Energie in OMA für jedes
Weg
|
PinOMA |
dBm |
|
|
3 |
|
|
Unterschied bezüglich Energie herein empfangen
OMA zwischen irgendwelchen zwei Wegen
|
|
dBm |
|
|
|
|
|
Empfänger-Empfindlichkeit in OMA für
Jeder Weg (PIN)
|
SOMA1 |
dBm |
|
|
-8,6 |
6 |
|
Empfänger-Empfindlichkeit in OMA für
Jeder Weg (APD)
|
SOMA2 |
dBm |
|
|
-16 |
6 |
|
Betonte Empfänger-Empfindlichkeit herein
OMA für jeden Weg (PIN)
|
|
dBm |
|
|
-6,8 |
7, 8 |
|
Betonte Empfänger-Empfindlichkeit herein
OMA für jeden Weg (APD)
|
|
|
|
|
-13 |
7, 8 |
Weitere Einzelheiten unserer Produkte:
Hohe zuverlässige optische Komponenten und ausgezeichneter Entwurf
Laser 1.DLB und PIN-Fotodiode
- Langer Getriebeabstand.
- Hohe Geschwindigkeit und Leistung
Finger des Gold2.thick
- Stabile Operation
- Wiederholt verstopfen Sie und trennen Sie
3.Plating hartes Gold Shell
- Gute Wärmeableitung
- Kann nicht leicht verformt werden
- Anti-elektromagnetische Störung
Kosteneffektives und zuverlässiges Getriebe
- Leistungsaufnahme der geringen Energie und niedrige Latenz Ihre Netzgeräte leistungsfähig arbeiten lassen
- DOM arbeiten stützt Echtzeitüberwachung für Transceiverstatus.
Umfassender Leistungsnachweis mit unserer modernen Ausrüstung
- Bestätigt und auf dem automatischen Qualitätskontrollsystem geprüft, um die Hochleistung im tatsächlichen Arbeitsbereich sicherzustellen. Völlig geprüft auf Kompatibilität in unseren zusammengebrachten Schaltern.
Unser Verpacken u. Kennzeichnung:
- Antistatischer Kasten
- Einzelnes Paket
- 10pcs/pallet
- 20pcs/pallet
Unsere alle Module haben 3 Jahre Garantie!
