Optischer Transceiver 1310nm 10km Duplex-LC der Einmodenfaser-100G CFP2
Juniper Networks CFP2-100GBASE-LR4 kompatibles 100GBASE- LR4 1310nm 10km Transceiver-Modul DOM LC SMF

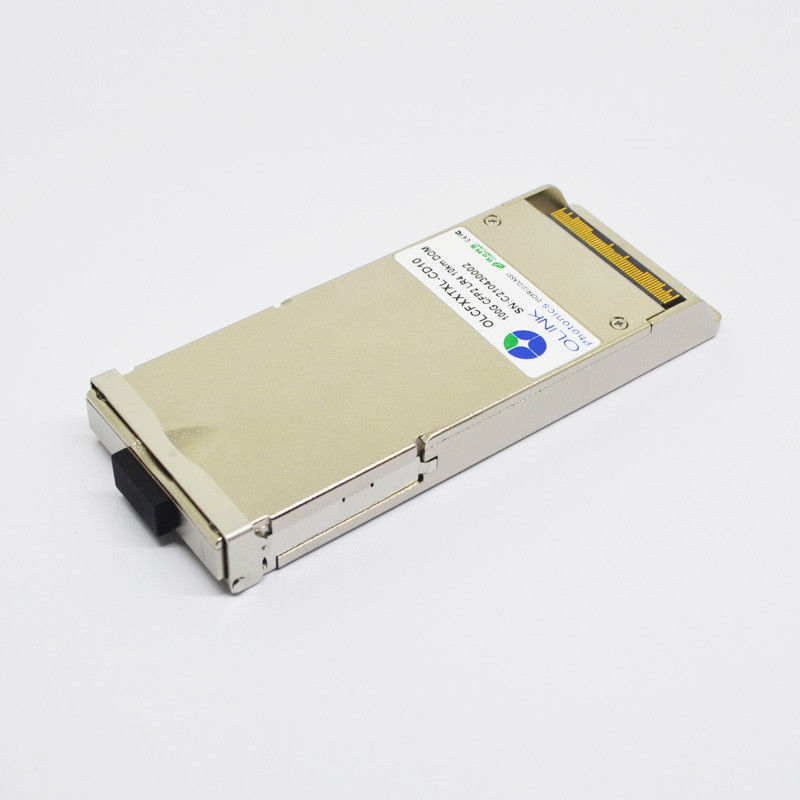

Olink OLCFXXTXL-CD10, optischer Transceiver 100G CFP2 LR4 integriert übertragen und Empfangsweg auf ein Modul. Auf Sendeseite, vier Wege von Seriendatenströmen werden wieder.hergestellt, zeitlich neu festgelegt und weitergegeben an vier Laser-Fahrer, die vier Elektrischabsorption modulierte Laser (EMLs) mit 1296, 1300, 1305 und 1309 Nanometer-Mittewellenlängen steuern. Die optischen Signale werden dann in eine Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext. Auf empfangen Sie Seite, 4 Wege von optischen Datenströmen werden entmultiplexiert optisch durch einen integrierten optischen Demultiplexer. Jeder Datendampf wird durch einen PIN-Fotodetektor und einen transimpedance Verstärker wiederhergestellt, zeitlich neu festgelegt und weitergegeben an einen Ertragfahrer. Dieses Modul Schnittstelle kennzeichnet eine heiß-steckbare elektrische Schnittstelle, eine Leistungsaufnahme der geringen Energie und EINES MDIO-Managements.
Optische Eigenschaften
| Parameter |
Symbol |
Einheit |
Minute |
Art |
Maximal |
Anmerkungen |
| Optischer Sender-Eigenschaften |
| Signalisierenrate, jeder Weg |
|
GBD |
25,78125 ±100 PPMs |
100GBase-LR4 |
| 27,9525 ±20 PPMs |
OTU4 |
| Vier Weg-Wellenlängenbereich |
λ1 |
Nanometer |
1294,53 |
1295,56 |
1296,59 |
|
| λ2 |
1299,02 |
1300,05 |
1301,09 |
|
| λ3 |
1303,54 |
1304,58 |
1305,63 |
|
| λ4 |
1308,09 |
1309,14 |
1310,19 |
|
| Gesamtprodukteinführungsenergie |
|
dBm |
|
|
10,5 |
100GBase-LR4 |
| |
|
10 |
OTU4 |
| Durchschnittliche Produkteinführungsenergie, jeder Weg |
Pavg |
dBm |
-4,5 |
|
4,5 |
2 |
| -0,6 |
|
4 |
| Optischer Modulationsumfang, jeder Weg (OMA) 2 |
OMA |
dBm |
-1,3 |
|
4,5 |
|
| Unterschied bezüglich der Produkteinführungsenergie zwischen irgendwelchen zwei Wegen (OMA) |
|
DB |
|
|
5 |
|
| Löschungsverhältnis |
ER |
DB |
4 |
|
|
100GBase-LR4 |
| 4 |
|
6,5 |
OTU4 |
| Seiten-Modusunterdrückungsverhältnis |
SMSR |
DB |
30 |
|
|
|
| Übermittler- und Streuungsstrafe, jeder Weg |
TDP |
DB |
|
|
2,2 |
|
| Optische Rückflussdämpfungstoleranz |
|
DB |
|
|
20 |
|
| Übermittler reflectance3 |
|
DB |
|
|
– 12 |
|
| Übermittleraugenmaske {X1, X2, X3, Y1, Y2, Y3} |
|
|
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
100GBase-LR4 |
| Optischer Empfänger-Eigenschaften |
| Empfangen Sie Rate für jeden Weg |
|
Gbps |
|
25,78125 |
27,9525 |
|
| Überbelasten Sie eingegebene optische Energie |
Pmax |
dBm |
5,5 |
|
|
3 |
|
Durchschnitt empfangen Energie für jedes
Weg
|
Pin |
dBm |
-8,6 |
|
3 |
4 |
|
Empfangen Sie Energie in OMA für jedes
Weg
|
PinOMA |
dBm |
|
|
3 |
|
|
Unterschied bezüglich Energie herein empfangen
OMA zwischen irgendwelchen zwei Wegen
|
|
dBm |
|
|
|
|
|
Empfänger-Empfindlichkeit in OMA für
Jeder Weg
|
SOMA |
dBm |
|
|
-8,6 |
5 |
|
Betonte Empfänger-Empfindlichkeit herein
OMA für jeden Weg
|
|
dBm |
|
|
-6,8 |
6, 7 |
Anmerkungen:
1. Der Versorgungsstrom umfasst den Versorgungsstrom des Moduls CFP2 und Testbrett, die workingcurrent sind.
2. Durchschnittliche Produkteinführungsenergie, jeder Weg (Minute) ist für 100GBase-LR4, nicht der Hauptindikator von der Signalstärke informativ.
Empfänger 3.The ist in der Lage, ohne Schaden, ununterbrochene Aussetzung zu einem optischen Eingangssignal zuzulassen, das diesen durchschnittlichen Leistungspegel hat
4. Durchschnitt empfangen Energie, ist jeder Weg (Minute) informativ und nicht der Hauptindikator
von der Signalstärke. Eine Leistungsaufnahme unterhalb dieses Wertes kann nicht konform sein; jedoch stellt ein Wert über diesem nicht Befolgung sicher
5. Empfängerempfindlichkeit (OMA), jeder Weg (maximal) ist informativ
6. Gemessen mit Übereinstimmungstestsignal an TP3 für BER=10-12
7. Zustände des betonten Empfängerempfindlichkeitstests: vertikale Augenschließungsstrafe für jeden Weg ist 1.8dB; betonter Bammel des Auges J2 für jeden Weg ist 0.3UI; betonter Bammel des Auges J9 für jeden Weg ist 0.47UI.
Produkt-Eigenschaften
●Unterstützungen bis zu den Bitgeschwindigkeiten 112Gbps
●Duplex-LC-Verbindungsstück
●Heißes steckbares
●Funktionierende elektrische Seriendatenrate bis zu 27.952493Gbps
●parallele elektrische serielle Schnittstelle 4
●Anwendbar für 10km SMF Verbindung
●Leistungsaufnahme der geringen Energie, < 6W="">
●Diagnosemonitor Interfacel Digital
●MDIO-Kommunikationsschnittstelle
●Konform mit 100GBASE-LR4 und OTU4
●Funktionierende Gehäusetemperatur: Commerical: °C 0 bis 70
Anwendungen
●Inhausnetz (LAN)
●Netz des weiten Bereichs (WAN)
●ITU-T OTU4 OTL4.4
