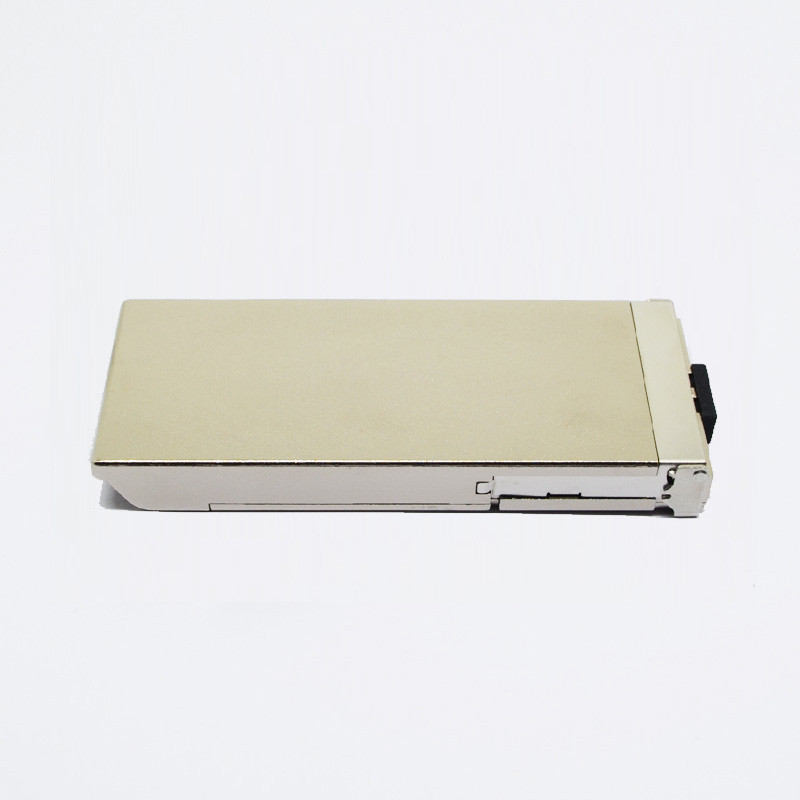

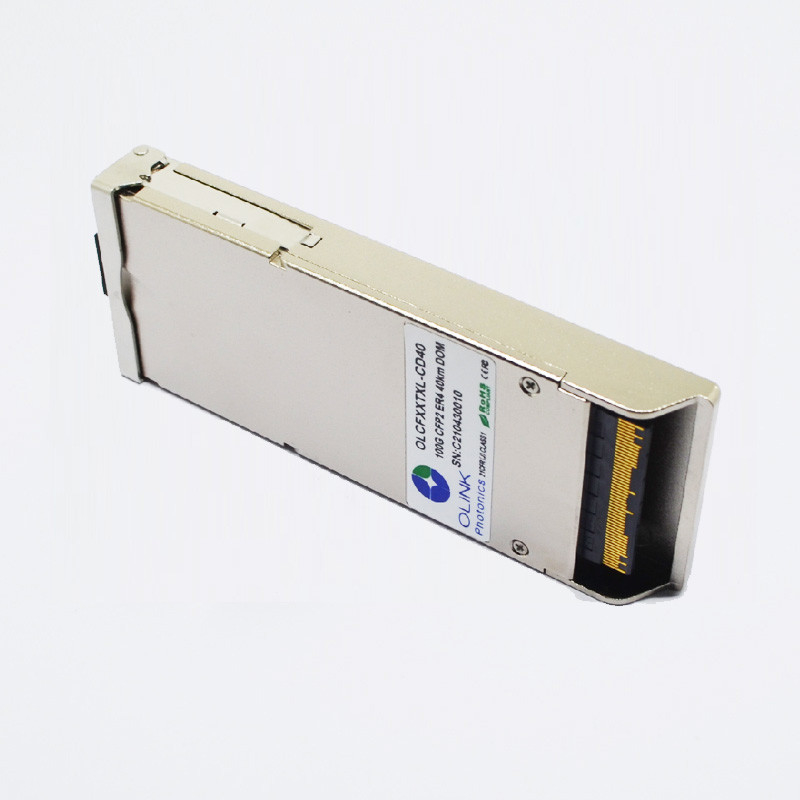

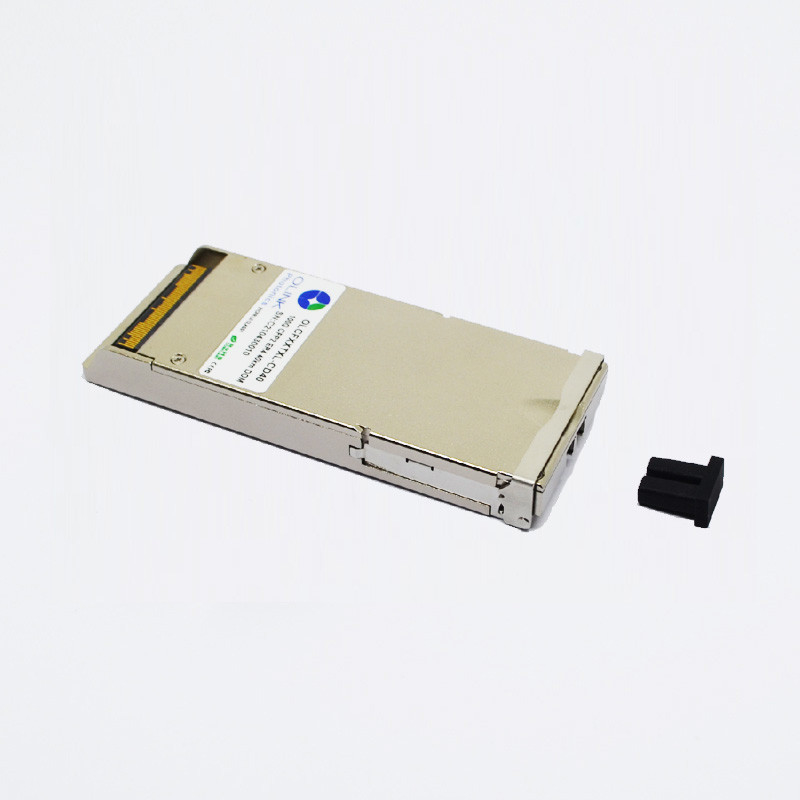

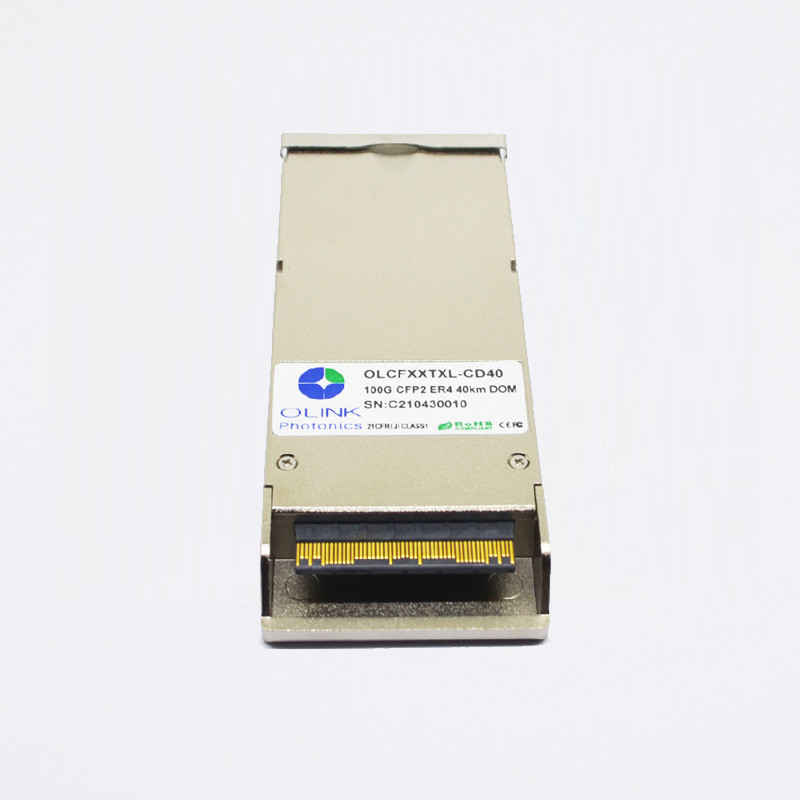

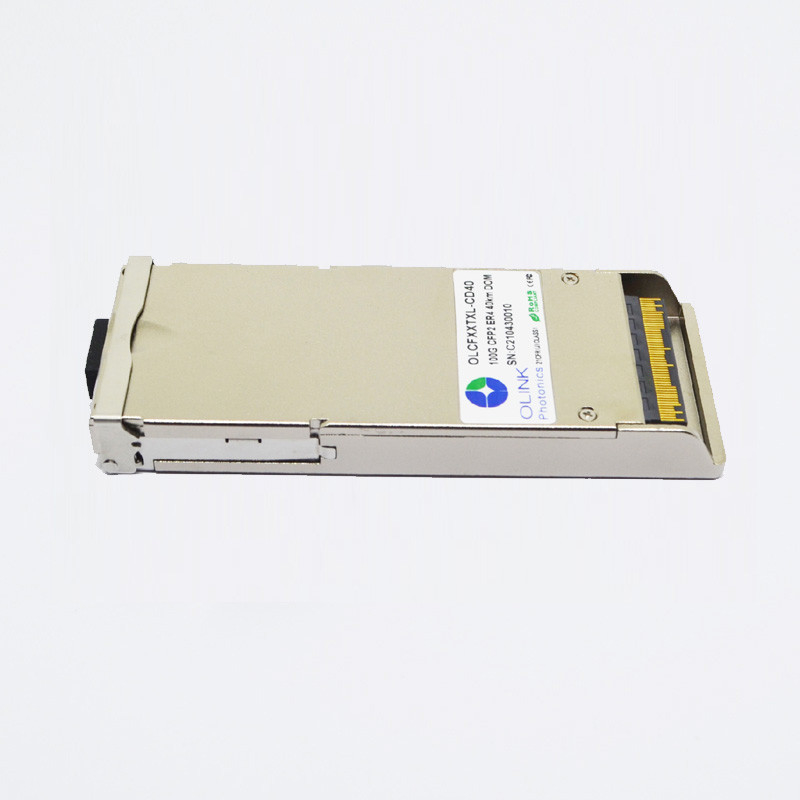

Kompatibler 100GBASE-ER4 40km optischer Transceiver CFP2 des Wacholderbusch-

optische Transceiver-Module 100G CFP2 ER4 40km kompatibel mit Wacholderbusch

Konformer 100Gb/s CFP2 ER4 40km optischer Transceiver RoHS

Produkt-Eigenschaften

●Unterstützungen bis zu den Bitgeschwindigkeiten 112Gbps

●Duplex-LC-Verbindungsstück

●Heißes steckbares

●Funktionierende elektrische Seriendatenrate bis zu 27.952493Gbps

●APD ROSA

●parallele elektrische serielle Schnittstelle 4

●Anwendbar für 30km SMF Verbindung

●Leistungsaufnahme der geringen Energie, < 12W="">

●Diagnosemonitor Interfacel Digital

●MDIO-Kommunikationsschnittstelle

●Konform mit 100GBASE-ER4

●Funktionierende Gehäusetemperatur:

Commerical: °C 0 bis 70

Anwendungen

●Inhausnetz (LAN)

●Netz des weiten Bereichs (WAN)

●Schalter zur Routerschnittstelle

Standards

●Konform mit IEEE 802.3ba

●Konform mit Hardware-Spezifikationen CFP2 MSA

●Konform mit Managementspezifikationen CFP2 MSA

●Konform mit ITU-T G709/Y.1331

●Konform mit RoHS

Funktionsbeschreibung

Olinkphotonics OLCFXXTXL-CD40, der optische Transceiver 100G CFP2 ER4 integriert übertragen und Empfangsweg auf ein Modul. Auf Sendeseite, vier Wege von Seriendatenströmen werden wieder.hergestellt, zeitlich neu festgelegt und weitergegeben an vier Laser-Fahrer, die vier Elektrischabsorption modulierte Laser (EMLs) mit 1296, 1300, 1305 und 1309 Nanometer-Mittewellenlängen steuern. Die optischen Signale werden dann in eine Monomodefaser durch ein industriekompatibles LC-Verbindungsstück gemultiplext. Auf empfangen Sie Seite, vier Wege von optischen Datenströmen werden entmultiplexiert optisch durch einen integrierten optischen Demultiplexer. Jeder Datendampf wird durch einen PIN-Fotodetektor und einen transimpedance Verstärker wiederhergestellt, zeitlich neu festgelegt und weitergegeben an einen Ertragfahrer. Dieses Modul Schnittstelle kennzeichnet eine heiß-steckbare elektrische Schnittstelle, eine Leistungsaufnahme der geringen Energie und EINES MDIO-Managements.

Optische Eigenschaften

(Wenn nicht anders vermerkt geprüft unter empfohlenen Betriebsbedingungen,)

Anmerkungen:

1.  Der Versorgungsstrom umfasst den Versorgungsstrom des Moduls CFP2 und Testbrett, die workingcurrent sind.

2. ist durchschnittliche Produkteinführungsenergie, jeder Weg (Minute) für 100GBase-LR4, nicht der Hauptindikator von der Signalstärke informativ.

3. Der Empfänger ist in der Lage, ohne Schaden, ununterbrochene Aussetzung zu einem optischen Eingangssignal zuzulassen, das diesen durchschnittlichen Leistungspegel hat

4.  Der Durchschnitt empfangen Energie, jeder Weg (maximal) für 100GBASE-ER4 ist größer als der Wert des Übermittlers 100BASE-ER4, Kompatibilität mit Einheiten 100BASE-LR4 in kurzen Entfernungen zu erlauben

5. ist, Durchschnitt Energie zu empfangen, jeder Weg (Minute) informativ und nicht der Hauptindikator

von der Signalstärke. Eine Leistungsaufnahme unterhalb dieses Wertes kann nicht konform sein; jedoch stellt ein Wert über diesem nicht Befolgung sicher

6. ist Empfängerempfindlichkeit (OMA), jeder Weg (maximal) informativ

7. gemessen mit Übereinstimmungstestsignal an TP3 für BER=10-12

8. Zustände des betonten Empfängerempfindlichkeitstests: vertikale Augenschließungsstrafe für jeden Weg ist 1.8dB; betonter Bammel des Auges J2 für jeden Weg ist 0.3UI; betonter Bammel des Auges J9 für jeden Weg ist 0.47UI.

Weitere Einzelheiten unserer Produkte:

Hohe zuverlässige optische Komponenten und ausgezeichneter Entwurf

1. DLB Laser und PIN-Fotodiode

• Langer Getriebeabstand.
• Hohe Geschwindigkeit und Leistung

2. Starker Goldfinger

• Stabile Operation
• Wiederholt verstopfen Sie und trennen Sie

3. Überziehen des harten Goldes Shell

• Gute Wärmeableitung
• Kann nicht leicht verformt werden
• Anti-elektromagnetische Störung

Kosteneffektives und zuverlässiges Getriebe

• Leistungsaufnahme der geringen Energie und niedrige Latenz Ihre Netzgeräte leistungsfähig arbeiten lassen
• DOM arbeiten stützt Echtzeitüberwachung für Transceiverstatus.
